节点配置

通用节点配置

常规

常规节点可以配置当前节点的基本信息

ID：当前节点的ID
名称：当前节点的显示名称
描述：当前节点的描述信息

执行监听器

暂略

开始/结束

开始/结束节点分别代表流程的开始和结束，是最基本的两个基础节点，在ZeroCloud中，任何的流程必然以开始节点开始，以结束节点结束

开始节点需要配置数据表，这样数据才能落库。

审批

审批节点主要用于确定对审批的办理人和审批的规则

审批节点

此区域主要用于配置审批节点的审批规则，如办理人、操作权限、处理规则等

其中：

办理人

指定此审核节点的办理人（处理人），详细规则请参考办理人配置部分的介绍

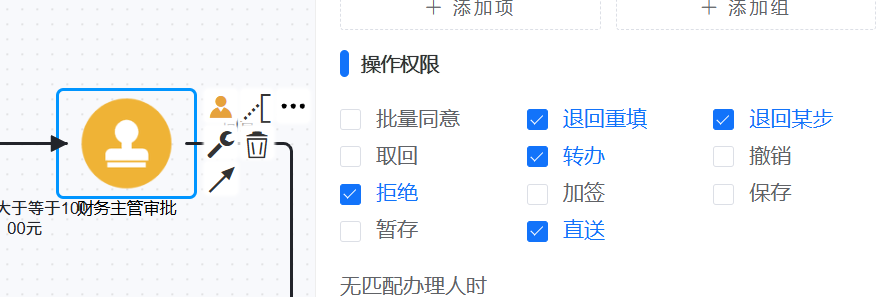

操作权限

审批节点办理人只能执行勾选上的操作

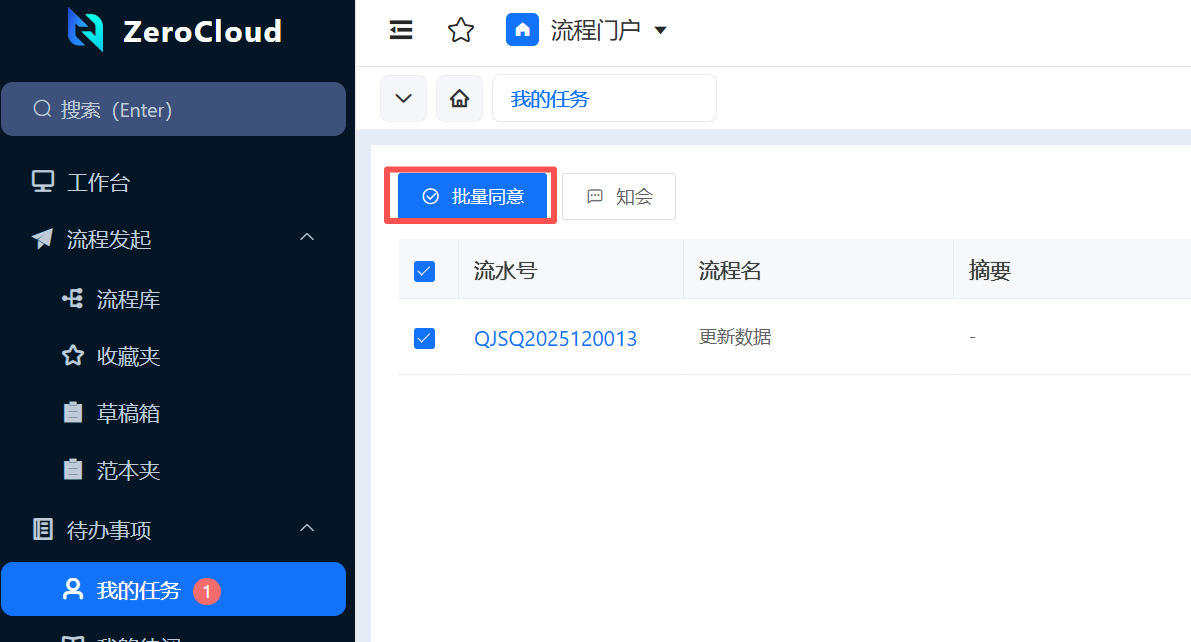

批量同意

无需打开表单，直接在我的任务页面上选中待办任务，批量通过。注：只有配置了批量同意权限的任务，才能正常同意

退回重填

将流程退回到填写节点，让发起人重新填写表单内容。例如审批时发现部分数据错误或缺失

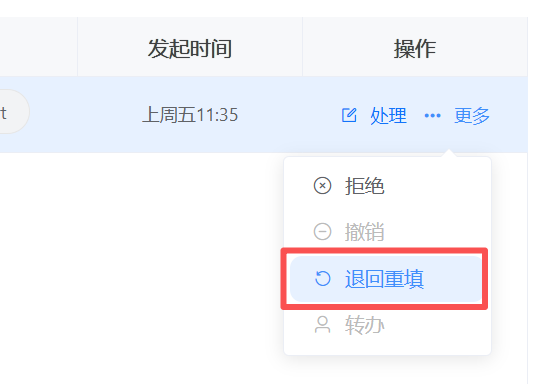

方式1：在我的任务页面，对应任务的操作栏中，点击更多，然后点击退回重填

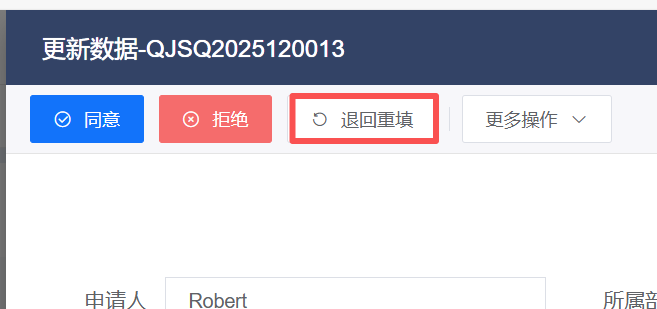

方式2：打开流程表单，在操作栏中，点击退回重填

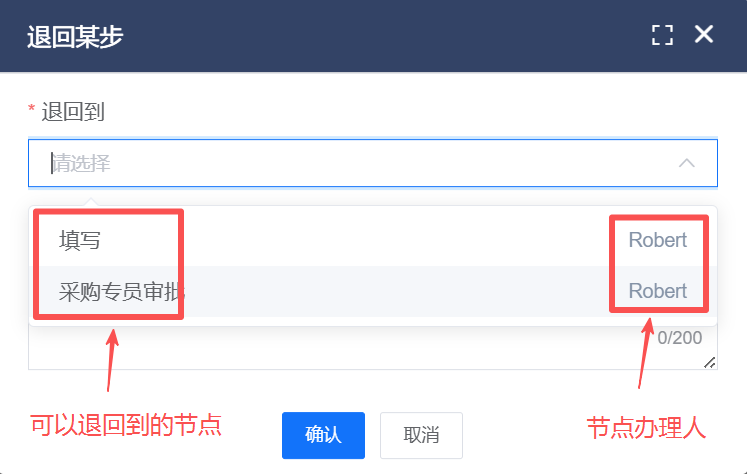

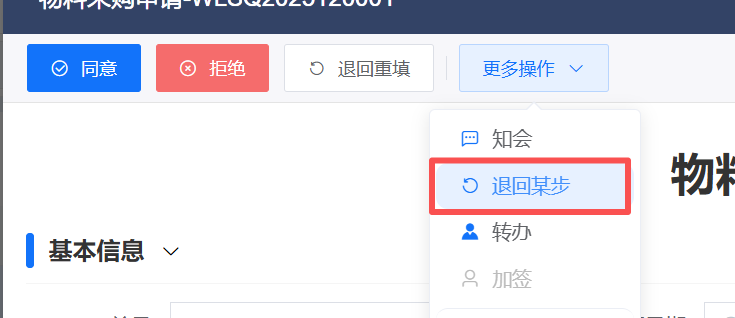

退回某步

将流程退回到已经处理过的指定节点

取回

将进行中的流程，取回到已经处理过的节点。例如流程发起后，发现数据填错，在审批人未审批前，将流程取回重填

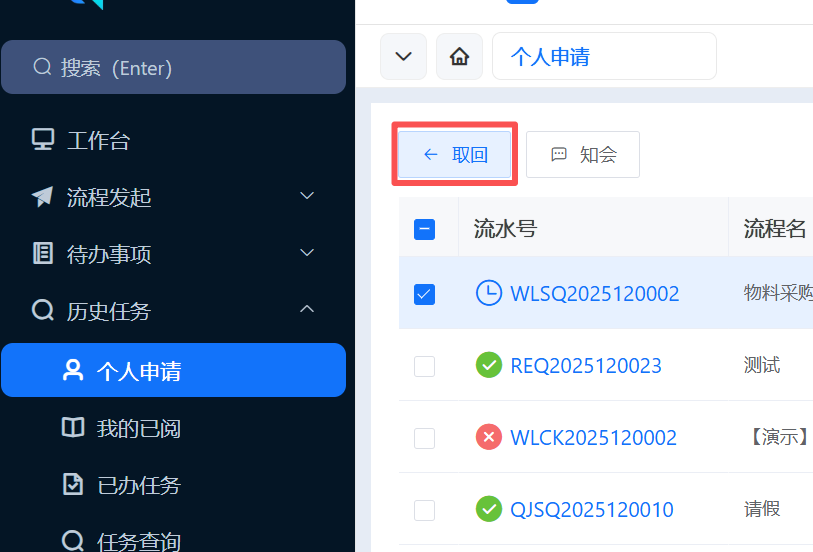

发起人取回

在个人申请页面，选中进行中的流程，然后点击取回

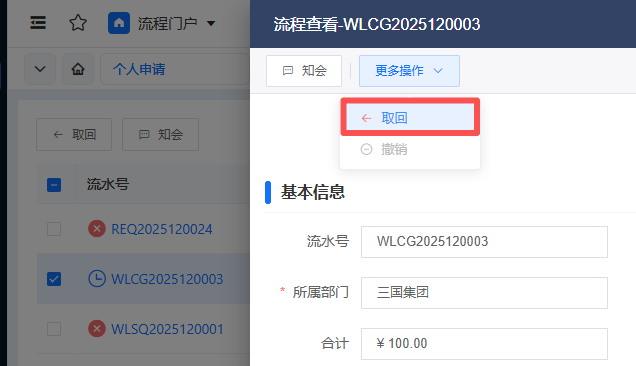

或者在个人申请页面，打开流程表单，点击更多操作，点击取回

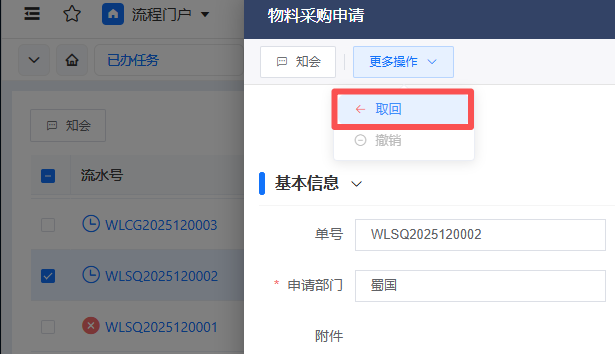

办理人取回

在已办任务页面，打开流程表单，点击更多操作，点击取回

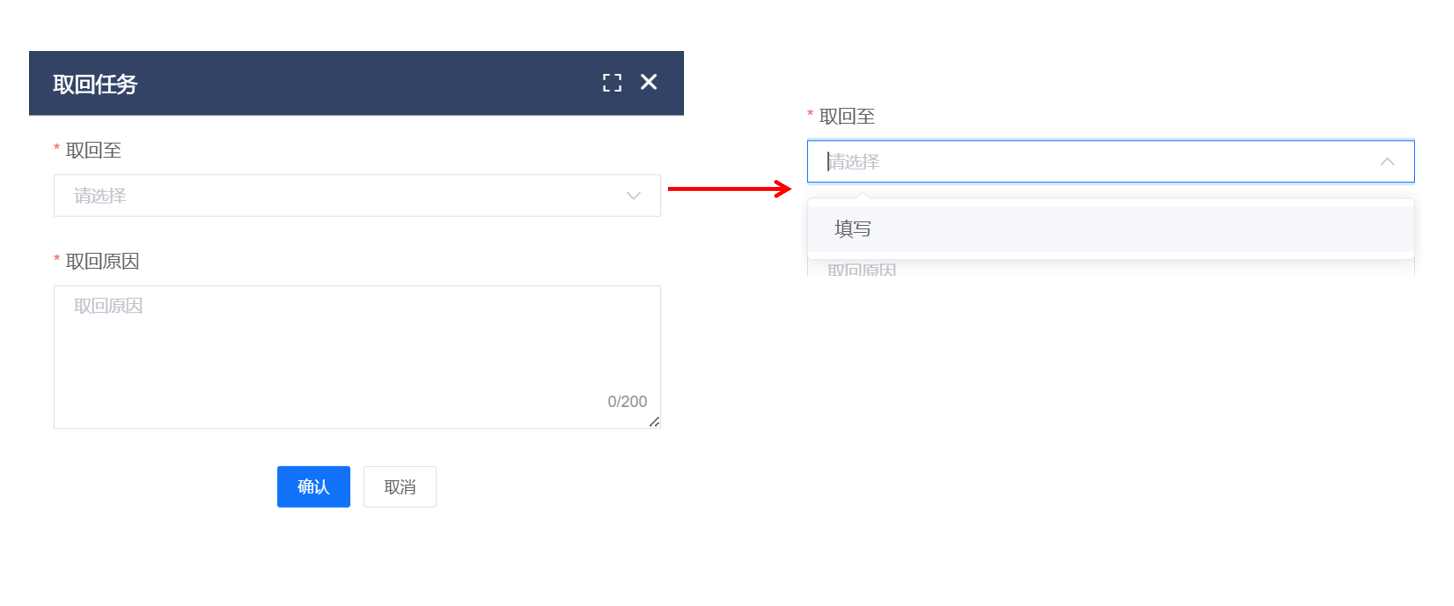

取回配置

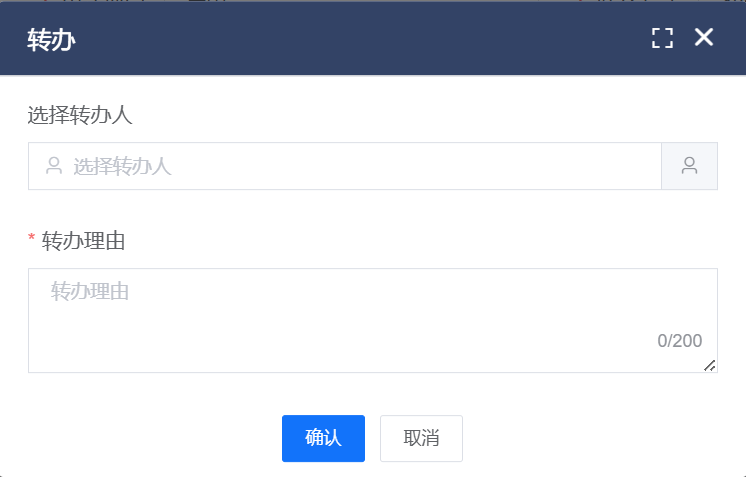

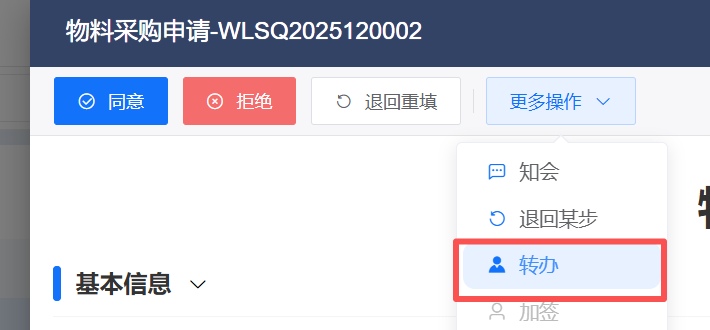

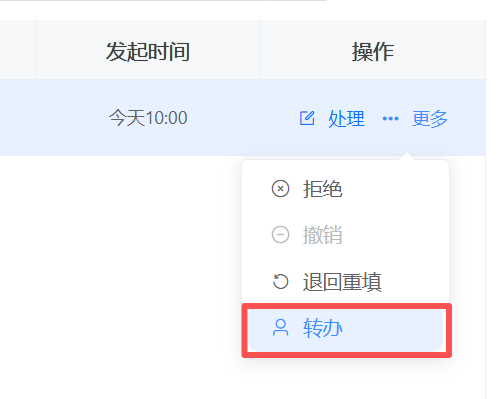

转办

将流程任务交给他人处理。转办后，转办人待办列表中会显示该任务

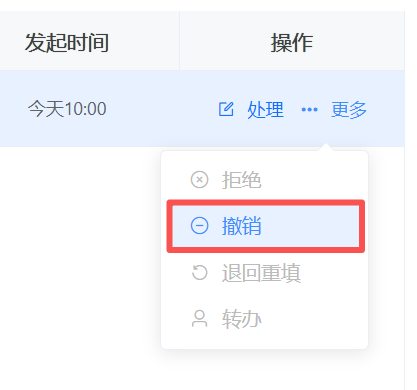

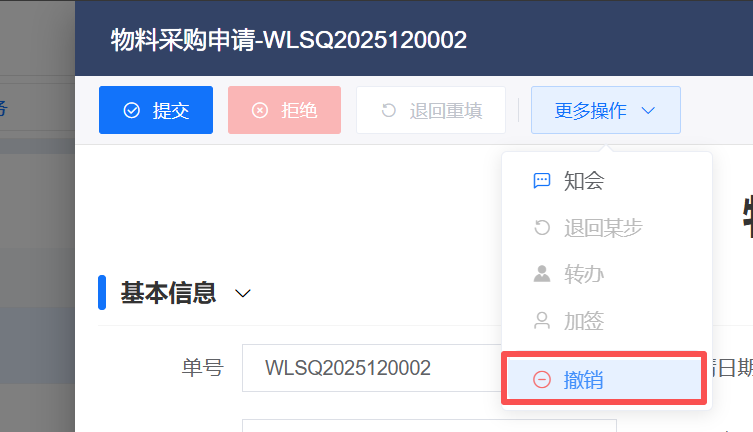

撤销

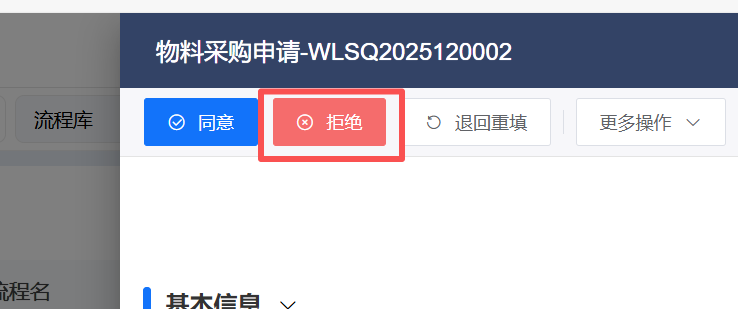

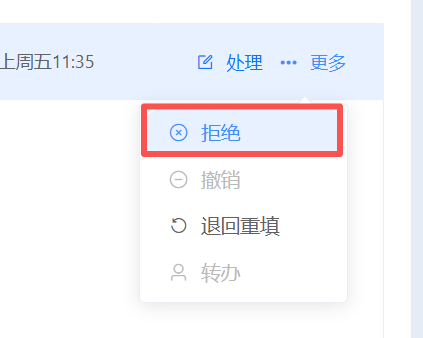

拒绝

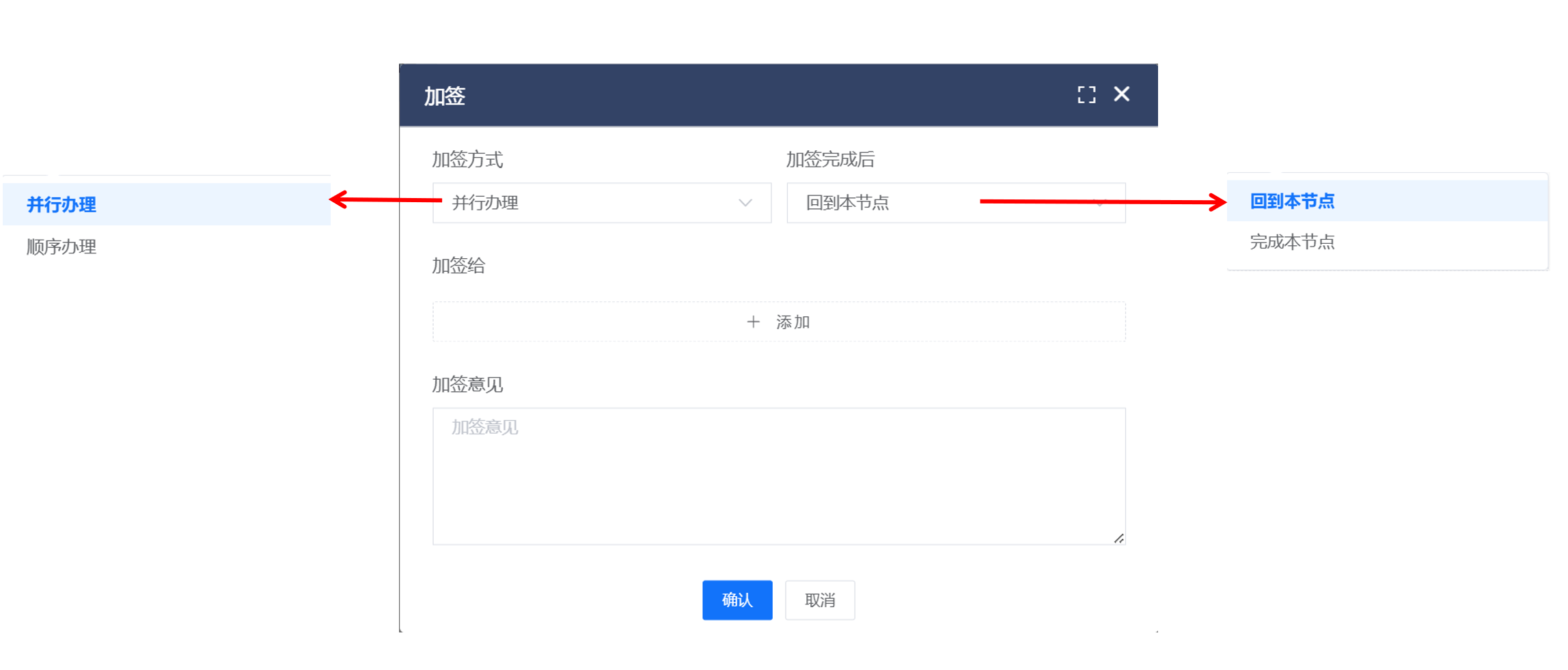

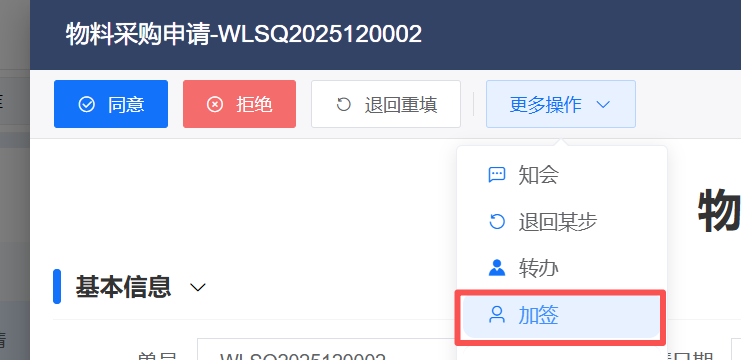

加签

临时添加一位或多位审批人，共同处理该任务

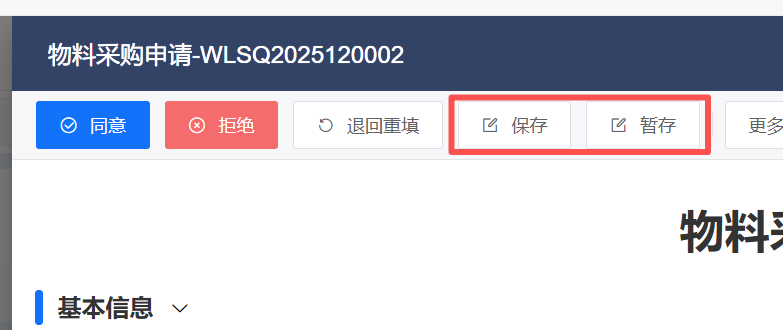

保存、暂存

审批阶段，对表单内容进行了修改后保存，以便下次打开后继续进行数据调整。注：保存会触发表单中的校验规则，暂存不会

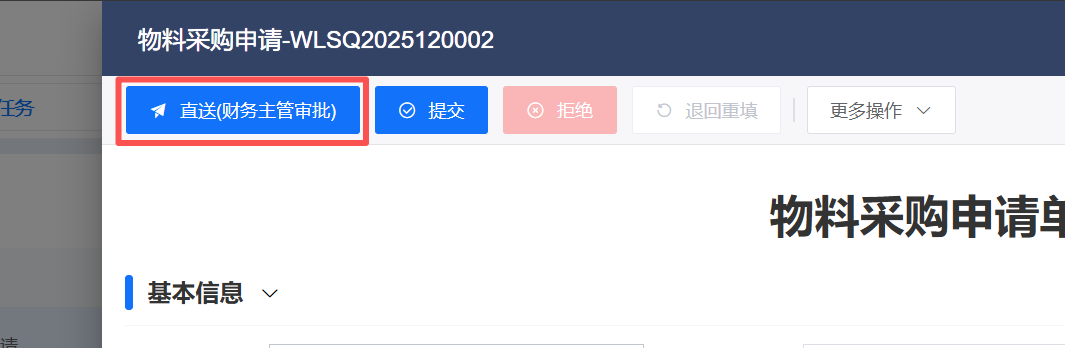

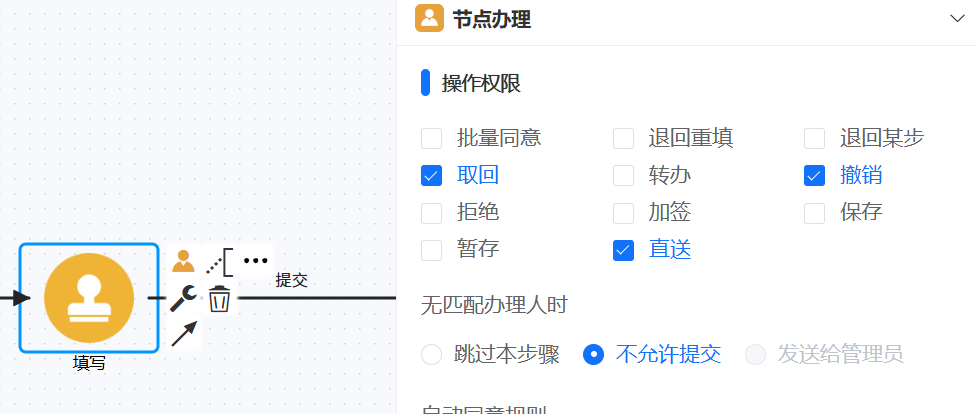

直送

退回重填后，跳过中间的审批节点，将流程前进到退回重填的节点

使用直送时，审批节点和填写节点都要配置直送权限

无匹配办理人策略

当此审核节点没有对应的办理人时执行的操作

跳过本步骤：自动跳过当前审核节点
不允许提交：不允许用户执行提交操作

自动同意规则

指定此审核节点在何时可以自动同意，可以有效的避免重复审核

办理人为发起人：如果当前节点的办理人是发起人自己，将自动跳过此审核节点

共享处理

指定此审核节点是否允许多个办理人共享处理，打开共享处理，任务会进入到共享任务中，需要先获取处理权，才能继续处理

数据控制

数据表

配置当前审核节点使用的数据表

点击编辑表定义按钮

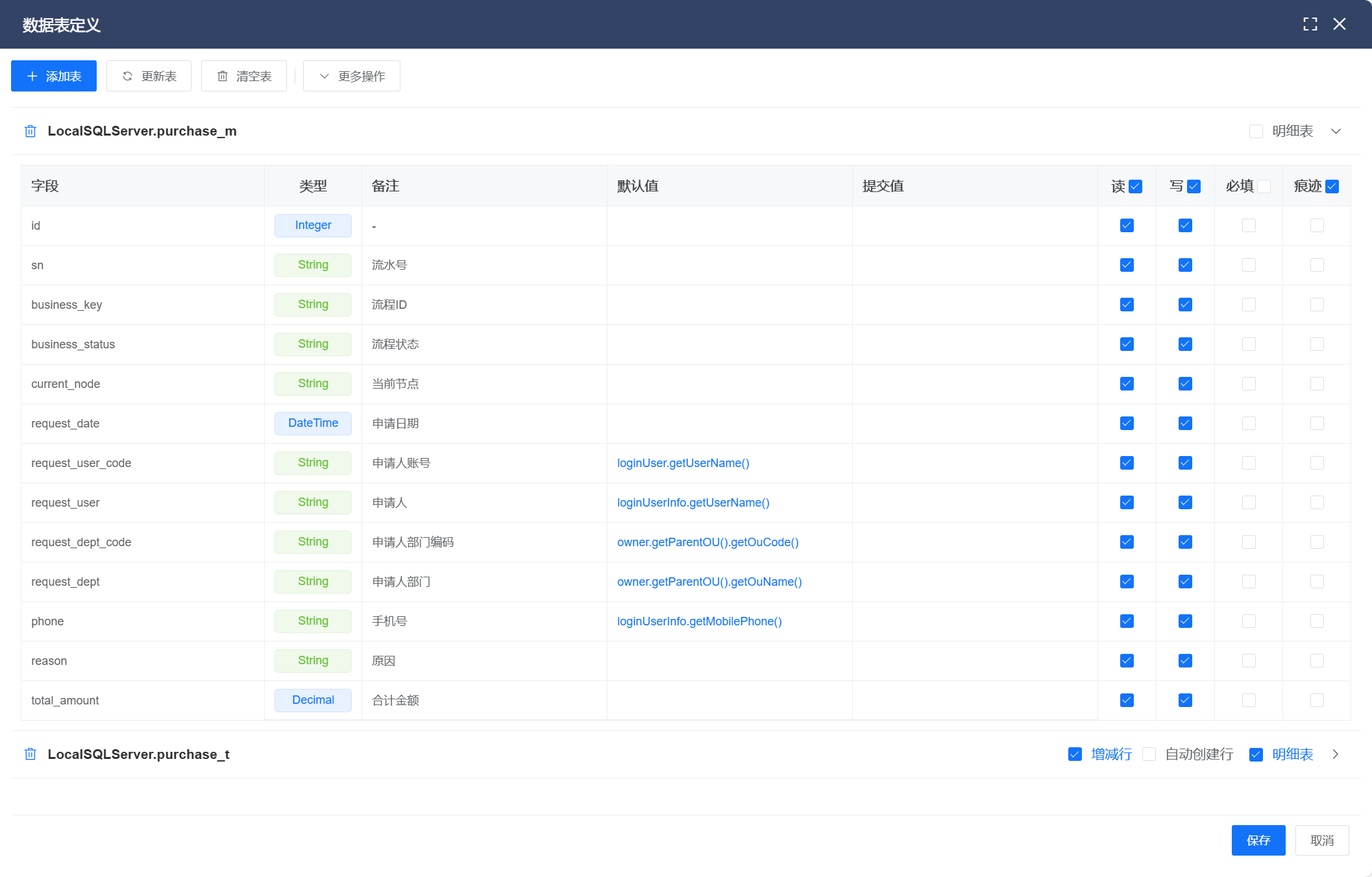

在打开数据表定义页面中配置需要使用到的数据表，明细表需要勾选明细表的选项，根据需求决定是否需要自动创建行。

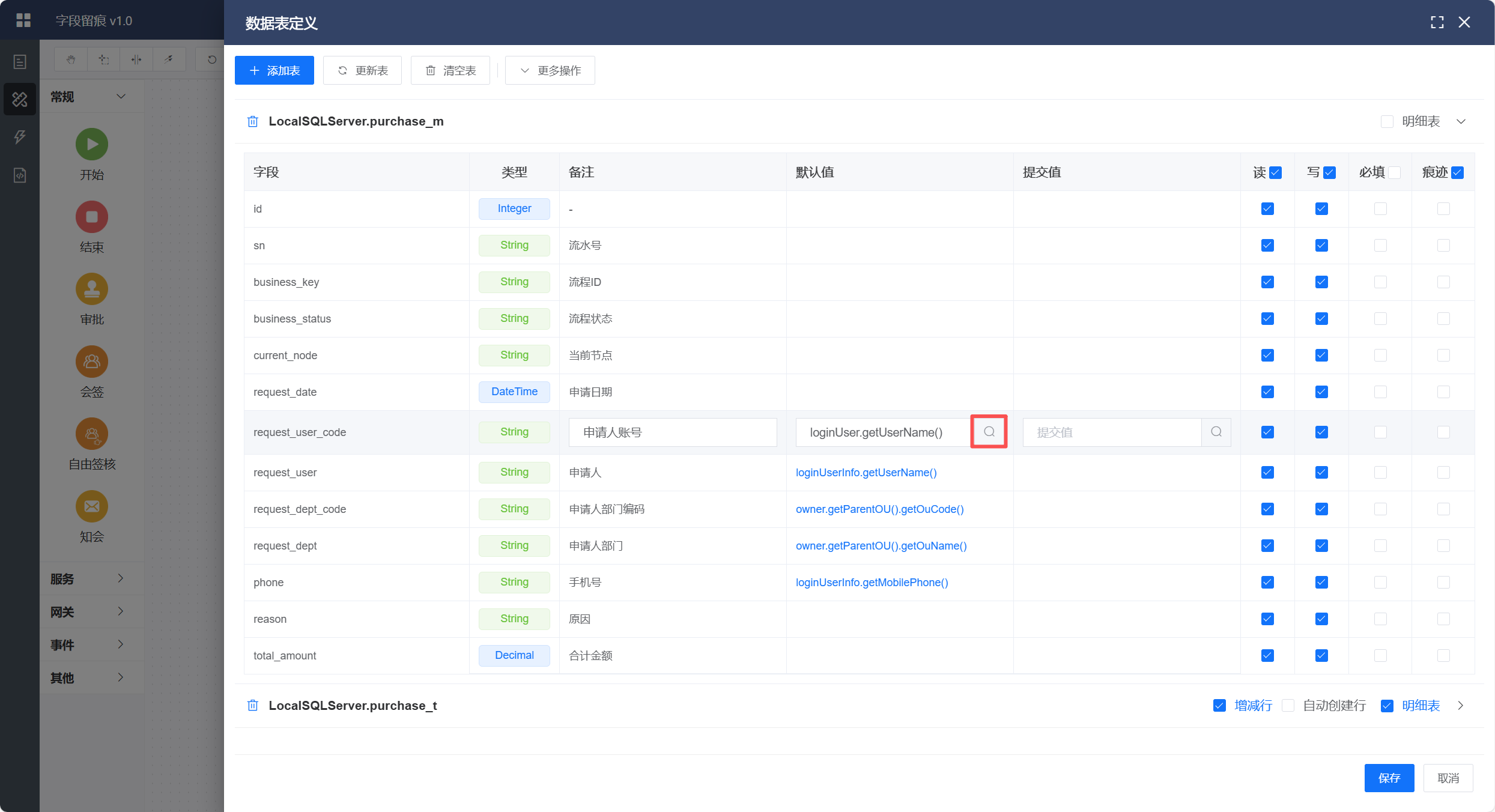

数据表中可以设置默认值及提交值

默认值为这个字段没有值的时候才会生效。距离说明，前置节点已经设置了提交值，那么后置节点的默认值不会生效。

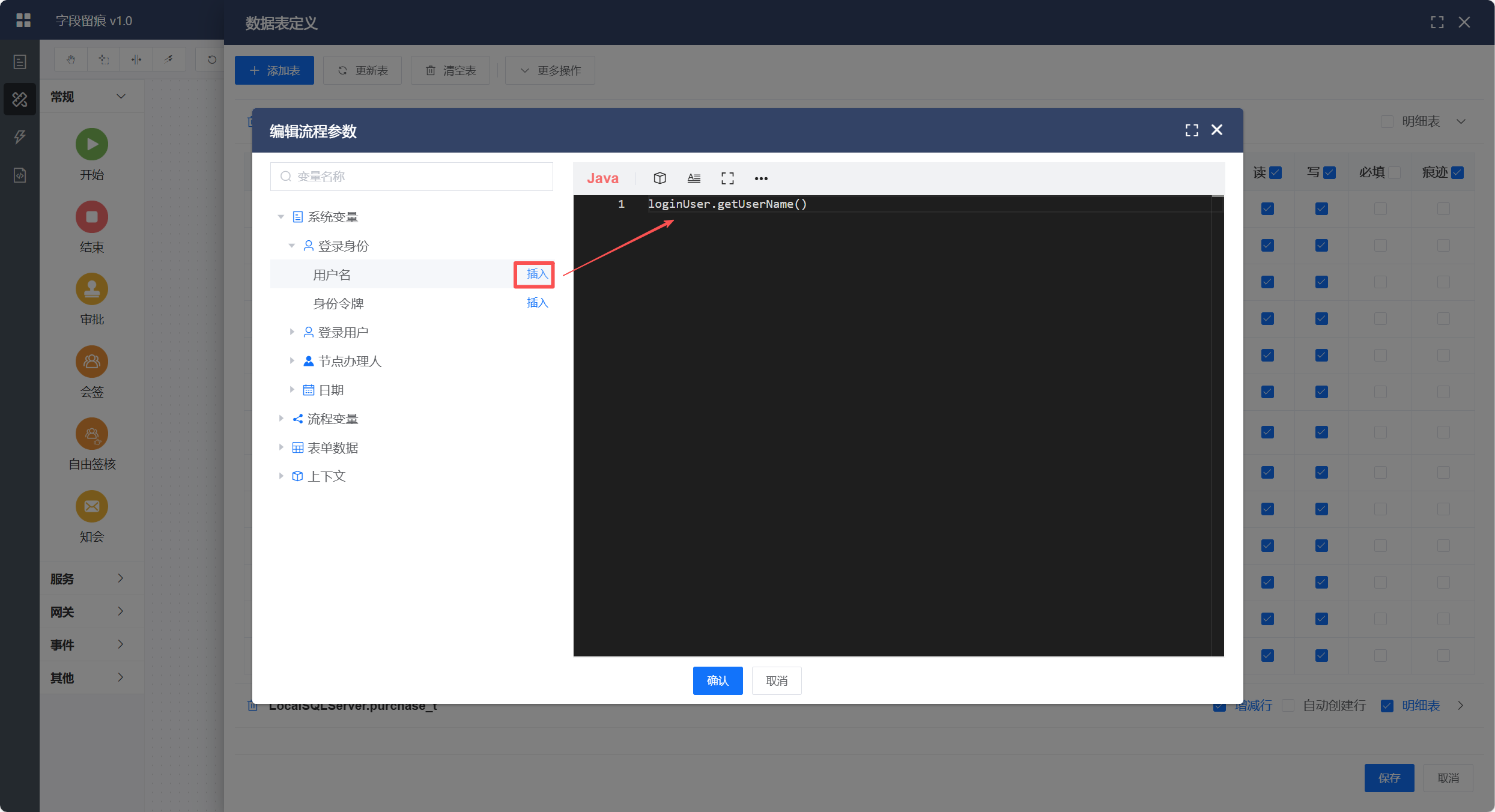

提交值跟默认值都是实际都是java语句，所以需要赋值常量时，需要加上""括起来。提交值跟默认值也支持使用上下文变量直接赋值。

右侧通过单选框的形式，可以控制字段读写权限，也可以添加必填校验和开启字段留痕

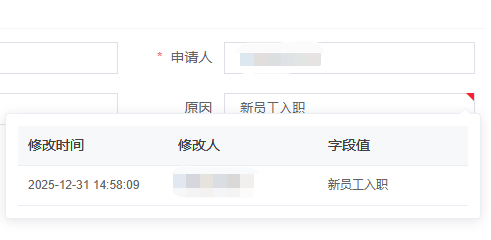

开启字段留痕后，在开启留痕的节点打开表单时，字段对应的输入组件右上角会出现如图所示标识，点击后可以查看痕迹

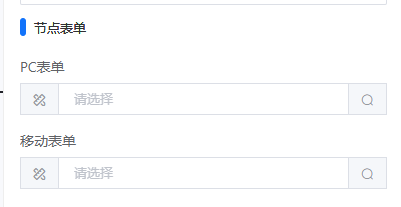

节点表单

配置当前审核节点对应的表单

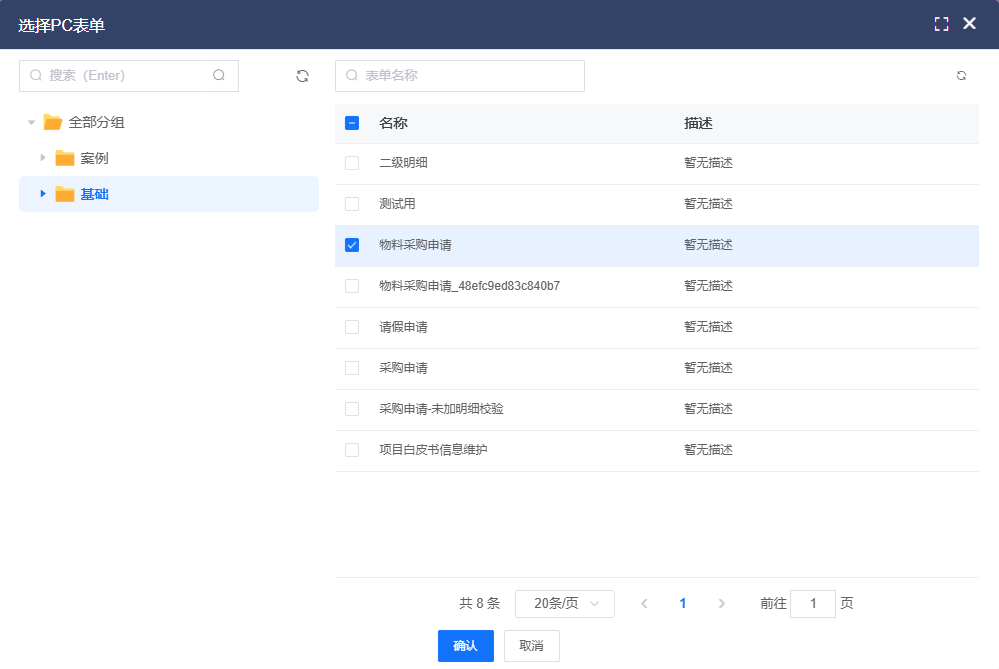

点击选择框右侧的放大镜图标

在打开的选择表单对话框中，选择对应的表单即可。

会签

会签节点和审批节点类似，与审核节点不同，会签节点有一些额外的配置，可以更灵活的控制多人审核时的场景

配置审核节点中的项和普通的审核节点一致，区别是额外多了一个会签的配置

其中：

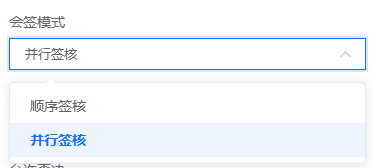

会签模式

用于控制会签的签核模式，有顺序签核以及并行签核

顺序签核：是由审核节点中配置的办理人列表的顺序依次审批
并行审核：则是办理人列表中所有办理人并行审批

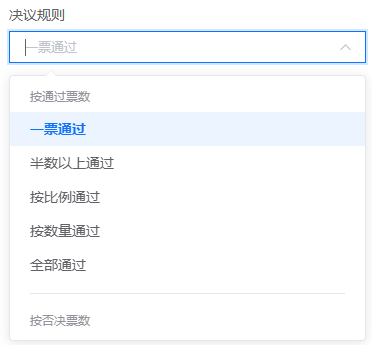

会签通过比例

会签通过比例用于配置在审核的通过规则

一票通过：有一个办理人同意即可通过
半数以上通过：当一半以上办理人同意时通过
按比例通过：当指定比例的办理人同意时通过
按数量通过：当指定数量的办理人同意时通过
全部通过：当所有办理人均同意时方可通过

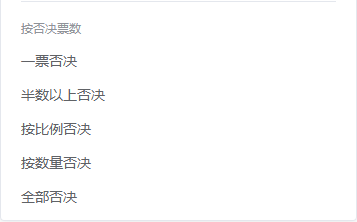

一票否决：有一个办理人否决即`不通过``
半数以上否决：有一半以上办理人否决即不通过
按比例否决：有指定比例办理人否决即不通过
按数量否决：有指定数量办理人否决即不通过
全部否决：当所有办理人均否决时才不通过

允许否决

只有开启后，审批人才能投否决票

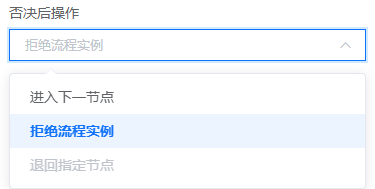

否决后操作

自由签核

自由签核节点和会签节点类似，在配置中仅多了一个会签人指定节点选项

知会节点

知会节点正常配置办理人，但是无需办理人做任何操作，流程自动流转到下一个节点。

该任务会推送到流程门户->待办事项->我的待阅中，在这里可以进行已阅操作，或者知会操作

互斥网关

互斥网关和其他节点不同，条件节点的主要配置不在节点配置中，而在连线的配置中

在连接条件节点和其他节点后，选择连线，出现以下配置页面

其中：

条件类型

用于控制判断的方式，可选脚本或表达式，脚本方式可以通过脚本来进行条件判断，而表达式方式则允许通过js表达式进行判断

条件内容

填写具体的脚本或表达式

例如，需要判断指定数据表中的amount字段是否大于1000，这里使用的是juel表达式,建议使用juel表达式

${form_data_snapshot.ZeroCloudData.purchase_m.get(0).amount>=1000}

例如判断这个字段中是否包含指定字符

${form_data_snapshot.erp.buyer.get(0).user_name.indexOf("老师")!=-1}

这里也支持Groovy条件语言


def name = form_data_snapshot?.erp?.buyer?.get(0)?.user_name?: ''
def containsNurse = name.contains('护士')

使用提示

选中连线后，点击小扳手

选择默认流程。这样在互斥网关发现没有符合条件内容的路径时，会走默认流程，如果不设置，流程就会报错。

或者能确定路径的配置可以包含所有情况，也可以。

并行网关

并行网关可以将流程的走向分离或整合，如果流程经过并行网关时，会分为多条流程继续执行，如果多条流程经过同一个并行网关时，会合并为一条流程

通过并行网关，可以控制流程走向

包容网关

包容网关是互斥网关和并行网关的综合体。当进行决策判断时，与互斥网关所不同的是，所有条件为true的后继分支都会被依次执行，如果所有分支条件决策都为false且该网关定义了一个默认的连线，那么该默认分支将被执行。如果没有可到达的分支，抛出异常，该网关所处的分支被中断，在流程设计上应避免这种情况发生。包容网关有分支和合并两种行为，允许多进多出。

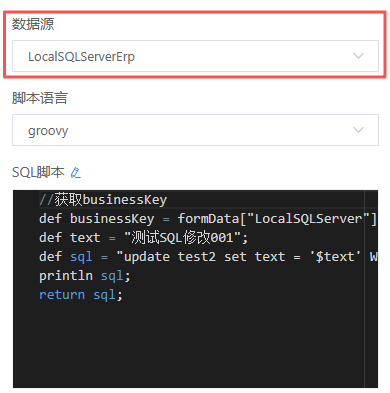

SQL脚本

数据源

首先需要配置sql语句交互的数据源

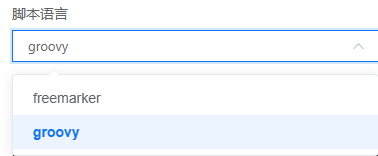

脚本语言

支持groovy和freemark两种格式，推荐使用groovy

SQL脚本

通过sql语句，直接交互数据库

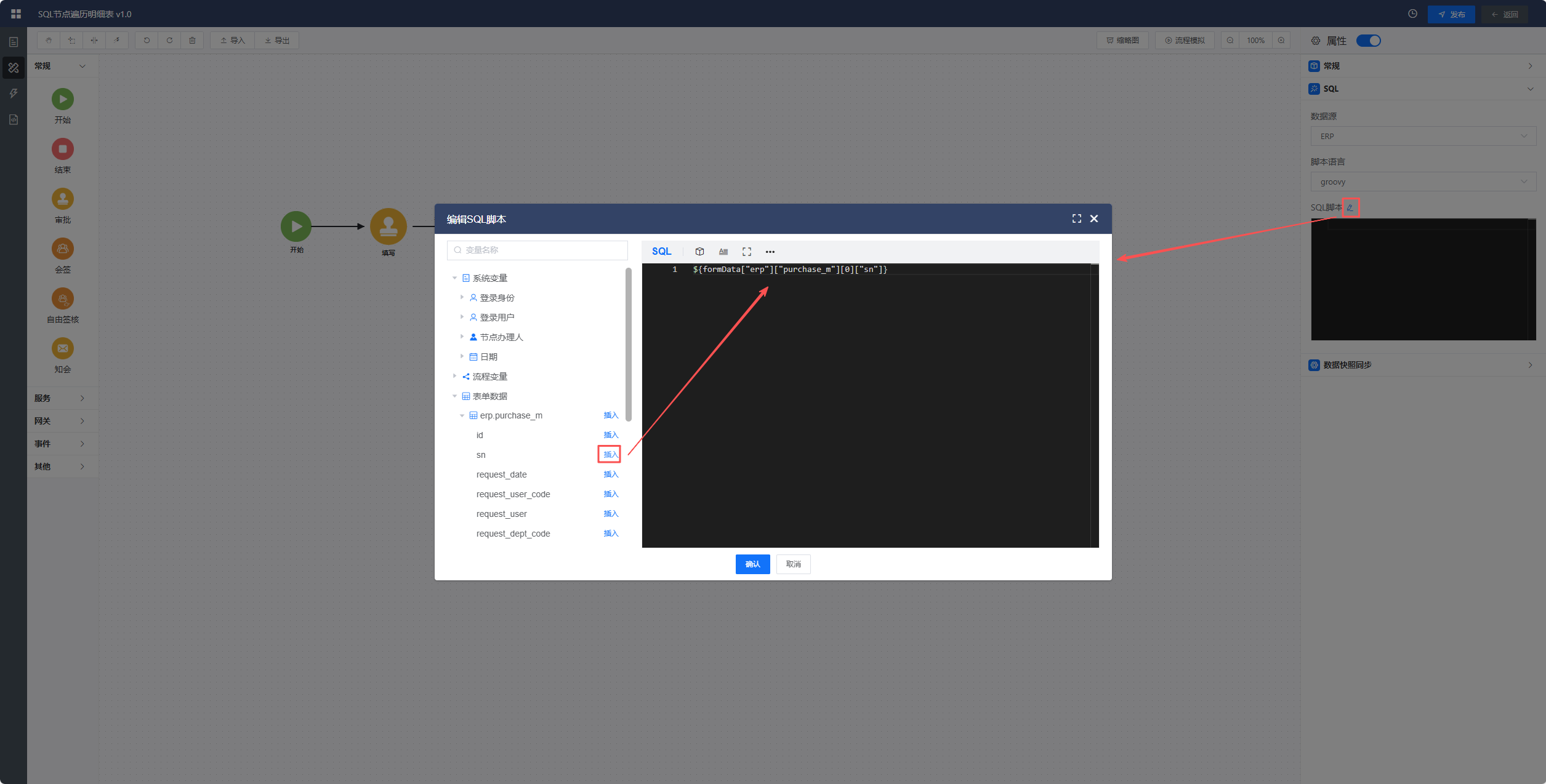

点击按钮可以打开编辑页面，左侧可以快速插入变量值，注：快捷插入的变量是用${}包起来的，选择Groovy脚本时要去掉

Groovy示例

修改语句

def businessKey = variables["zc_business_key"];
def sql = "update demo set state = 1 where business_key = '$businessKey'";
//process打印sql
println sql;
return sql;

循环明细表

def businessKey = variables["zc_business_key"];
def codes = "";
formData["erp"]["purchase_m_detail"].each{
    if(it["quantity"] > 1){
        if(codes == ""){
            codes = it["material_code"];
        }else{
            codes = codes + "," + it["material_code"]
        }
    }
}
def sql = "DELETE FROM purchase_m_detail WHERE business_key = '${businessKey}' AND material_code IN ($codes)";
println sql;
return sql;

Freemarker示例

修改语句

update demo set state = 1 where business_key = '${formData["zerocloud_data"]["test"][0]["business_key"]}';

设置变量

<#assign item_code = '010'>
<#assign item_name = formData["erp"]["buyer"][0]["user_name"]>

INSERT INTO `erp`.`stock`(`item_code`, `item_name`) VALUES ('${item_code}', '${item_name}')

判断传参是否为空

<#assign item_code = '010'>
<#assign user_name_exists = formData["erp"]["buyer"][0]["user_name"]?has_content>

<#if user_name_exists>
  <#assign item_name = formData["erp"]["buyer"][0]["user_name"]>
<#else>
  <#assign item_name = 'Default User Name'>
</#if>

INSERT INTO `erp`.`stock`(`item_code`, `item_name`) VALUES ('${item_code}', '${item_name}')

循环明细表并判断


<#list formData["erp"]["buyer"] as buyer>
   <#assign item_code = '010'>
   <#assign user_name_exists = buyer.user_name?has_content>

    <#if user_name_exists>
    <#assign item_name = buyer.user_name>
    <#else>
    <#assign item_name = 'Default User Name'>
    </#if>

INSERT INTO `erp`.`stock`(`item_code`, `item_name`) VALUES ('${item_code}', '${item_name}')

</#list>

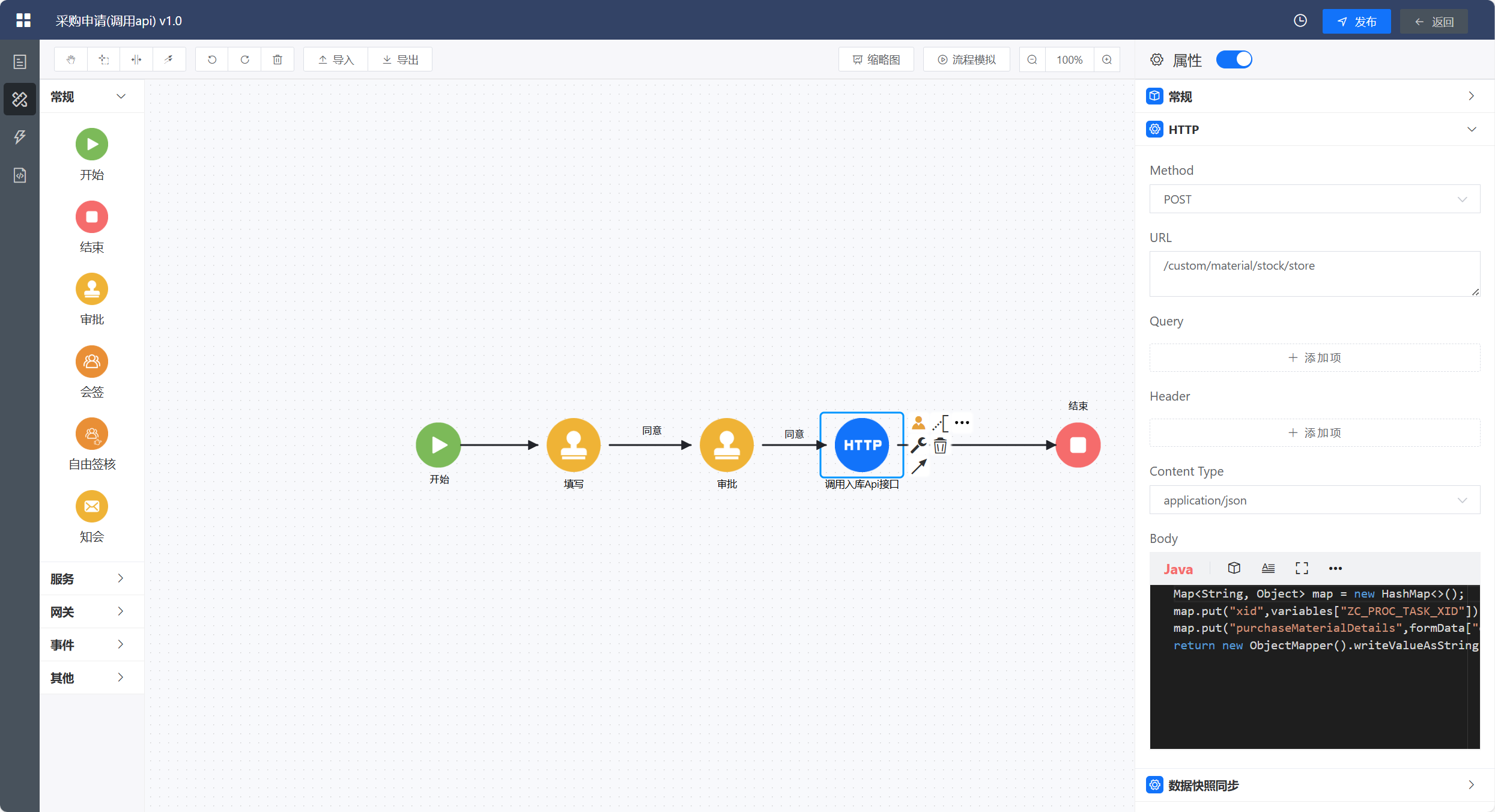

HTTP服务

通过http调用后端接口，完成业务逻辑

Method：接口调用方式
URL：接口请求路径，当请求的是平台内置的自定义服务时，可以根据nacos别名使用/custom/**/**来请求。使用本地项目或者其他第三方项目时，使用公网可以访问的url
Query：携带在路径上的参数，可以点击右侧放大镜选择数据
Header：携带在请求头上的参数
Content Type：body请求体类型
Body：post请求请求体，使用java代码封装成请求的json格式数据

示例语句就是把[数据源][表名]转换为一组json格式的数据

return new ObjectMapper().writeValueAsString(formData["zerocloud_data"]["purchase_t"]
);

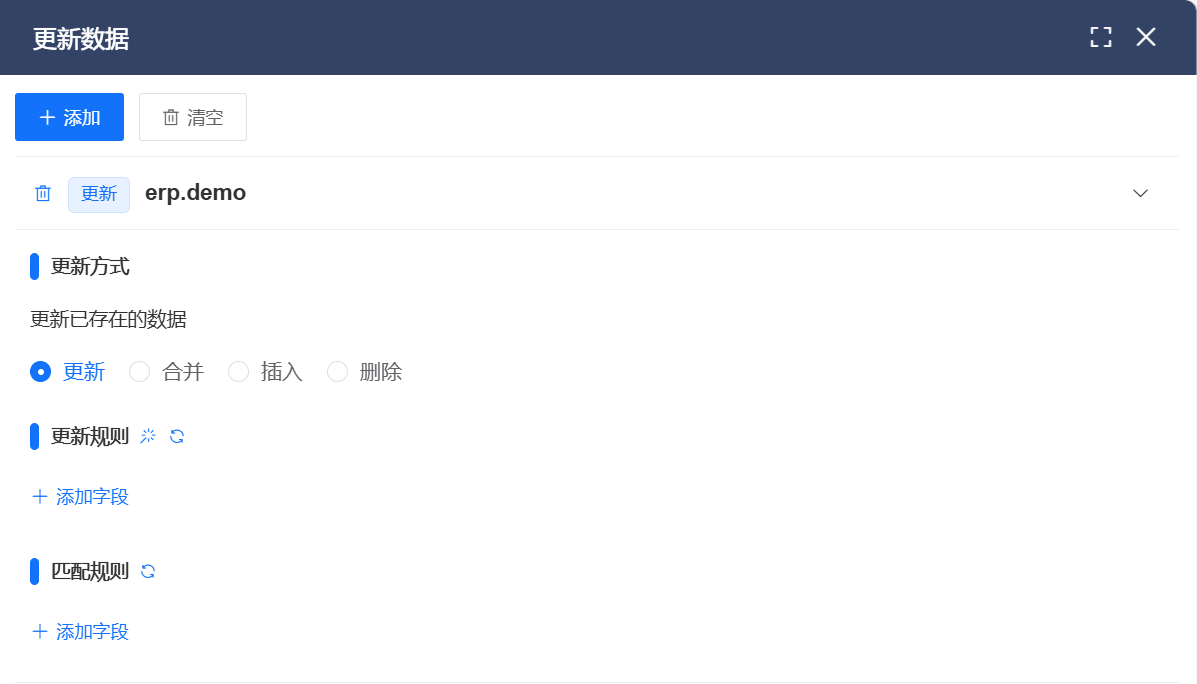

更新数据

对指定数据源，指定数据表的数据进行操作

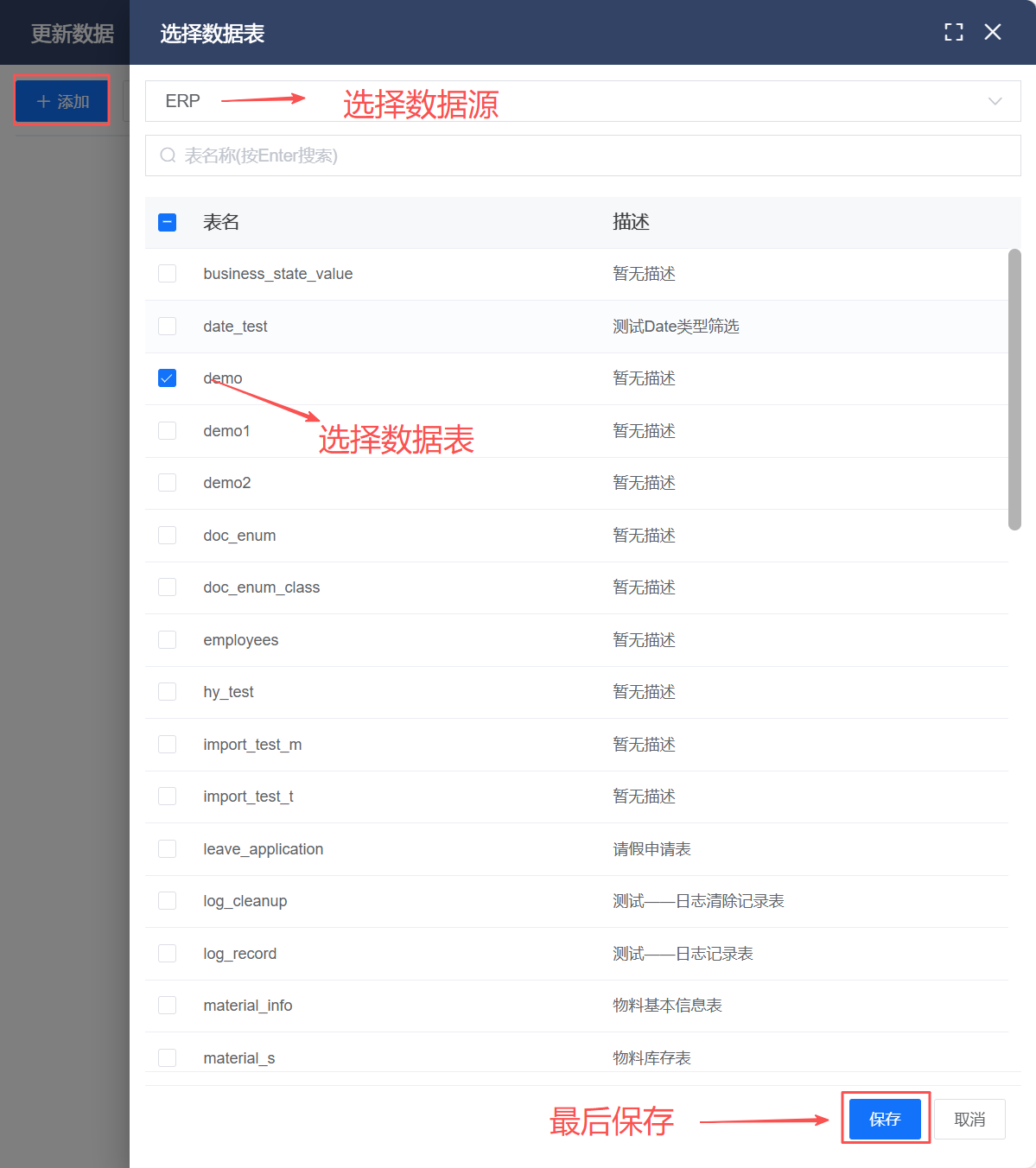

添加数据表

更新方式

更新：更新已存在的数据
合并：存在则更新，不存在则插入
插入：插入一组新数据
删除：删除匹配的数据

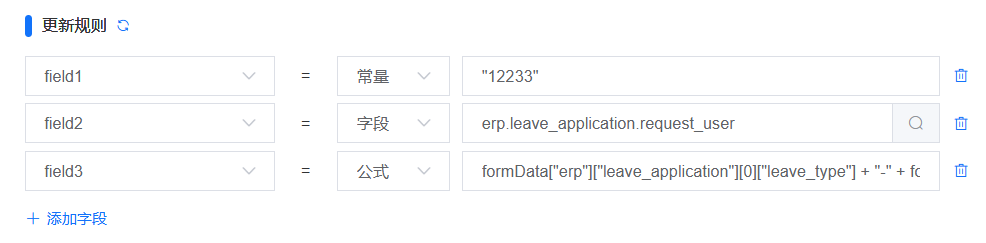

更新规则

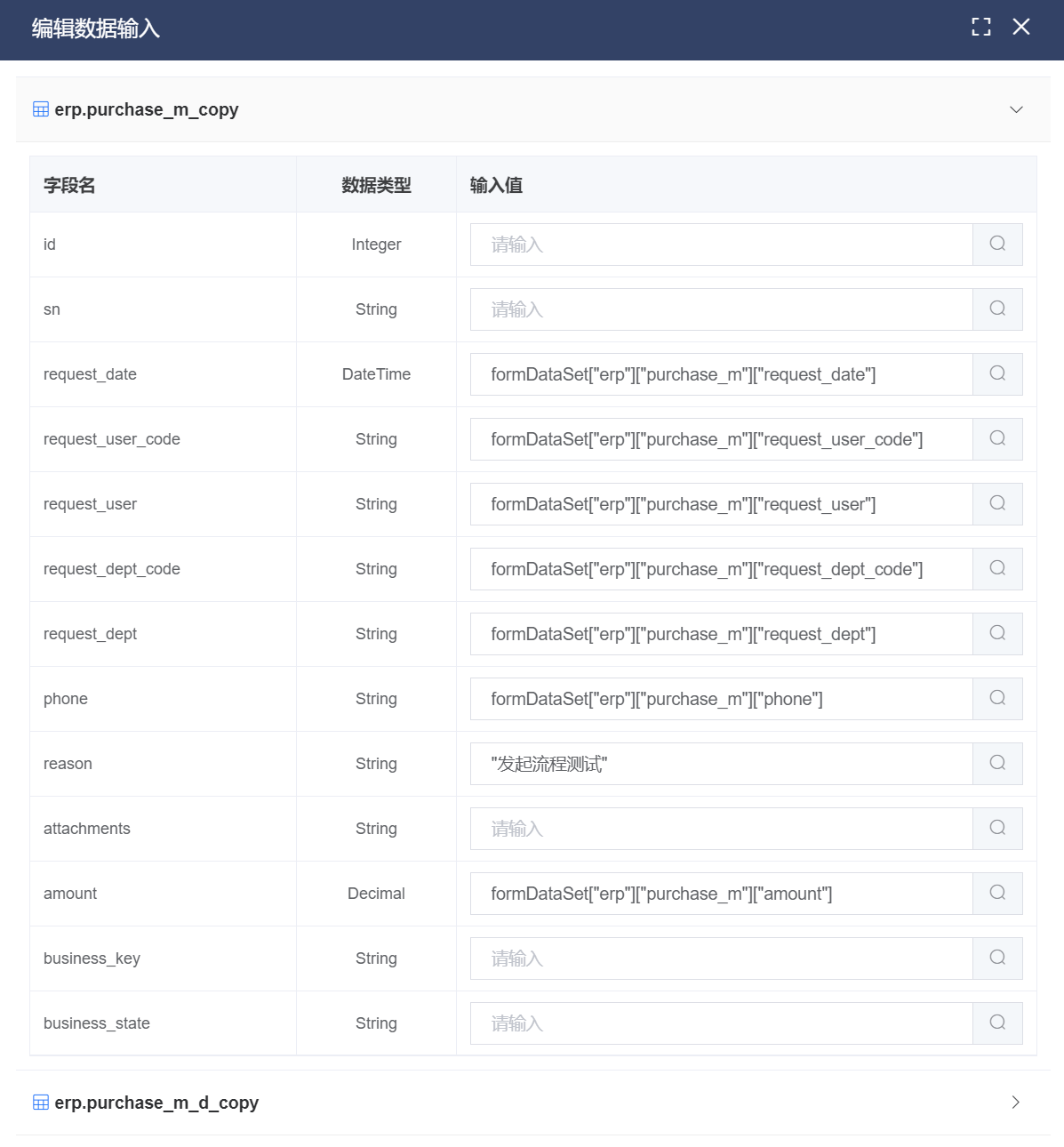

左侧选择数据表中的字段，右侧配置要插入或修改的值。分为常量、字段和公式三种类型。

选择常量时，字符串类型要用""包起来

选择字段时，点击放大镜可以选择流程关联数据表中的字段

选择公式时，可以将多个字段进行拼接，使用formData["数据源"]["数据表"][0]["字段名"]的方式来取字段值
