编排定义

新建逻辑流程

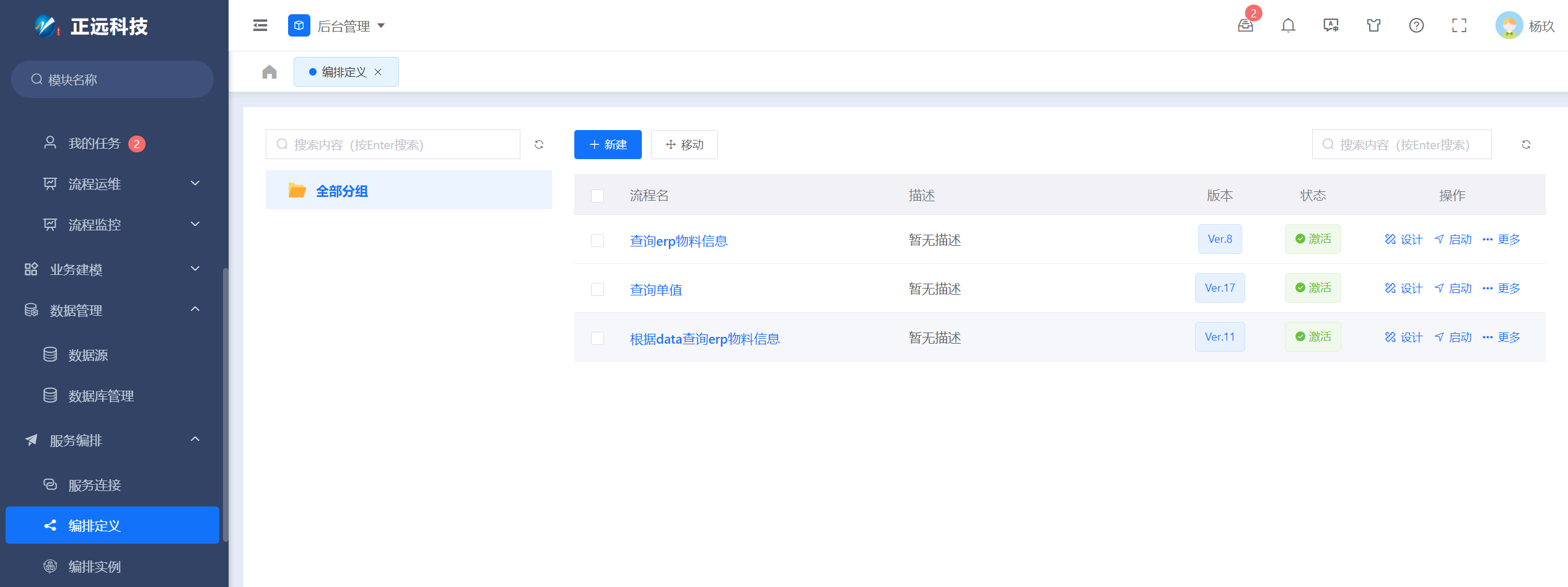

在服务编排 -> 编排定义页中，点击新建按钮，新建一个逻辑流程

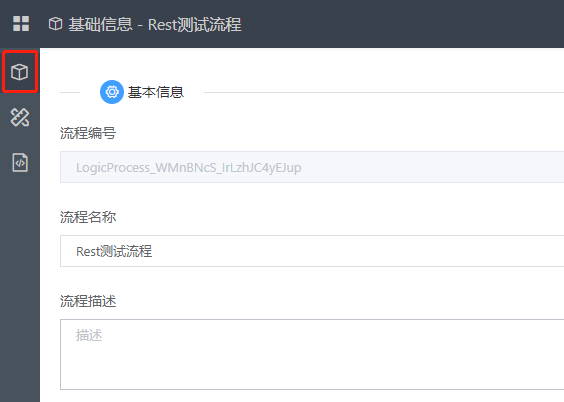

选择基础信息页签，修改流程的基础信息

数据解析

对于接口返回的数据，一般情况下需要进行解析以后才能使用，例如：

{
    "variables": {
      "allcount": 2,
        "retcount": 2,
    }
}

但我们需要其中的allcount部分，此时就需要对接口返回的数据进行解析

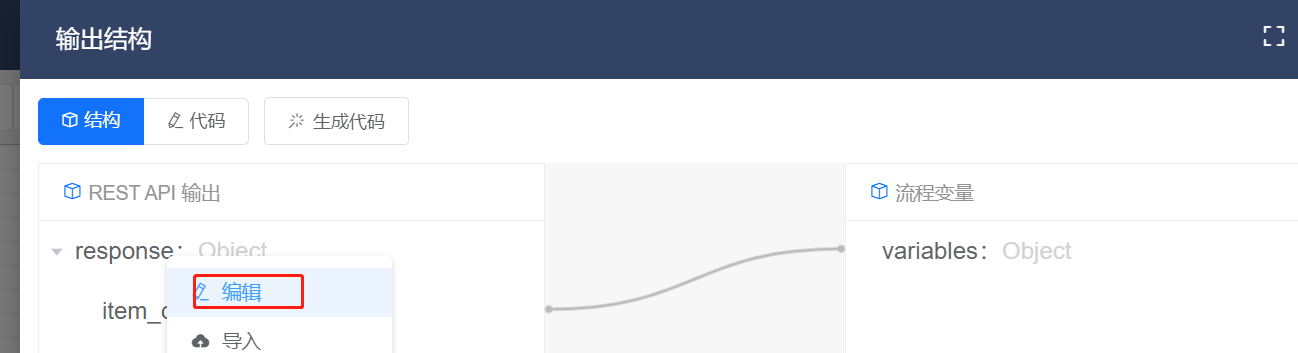

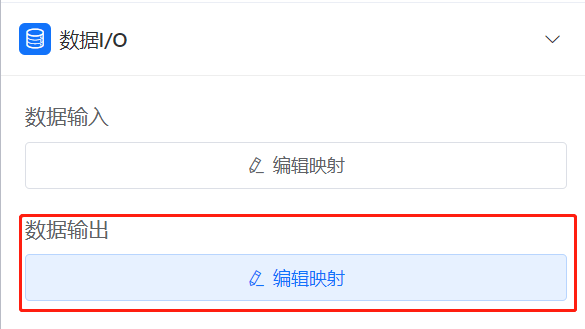

在节点的数据输出中，右键点击response，选择编辑

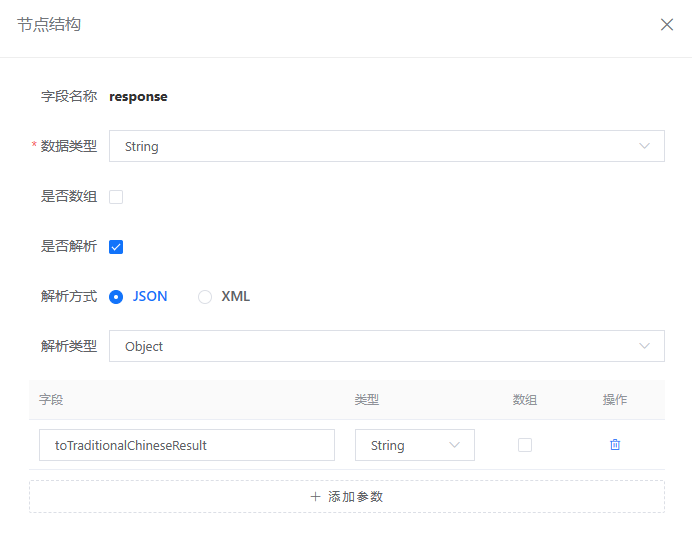

在节点结果面板中，勾选是否解析复选框，表示此数据需要进行解析，根据返回数据的类型选择JSON或XML
解析类型指的是将此数据如何解析，通常接口都会返回一个对象 (Object)
点击添加参数按钮，可以为此对象添加一个参数，此参数也就代表下文中需要使用到的参数

配置完成后，回到输出结构面板即可看到我们解析的参数已经显示，可以将其赋予到流程变量中了

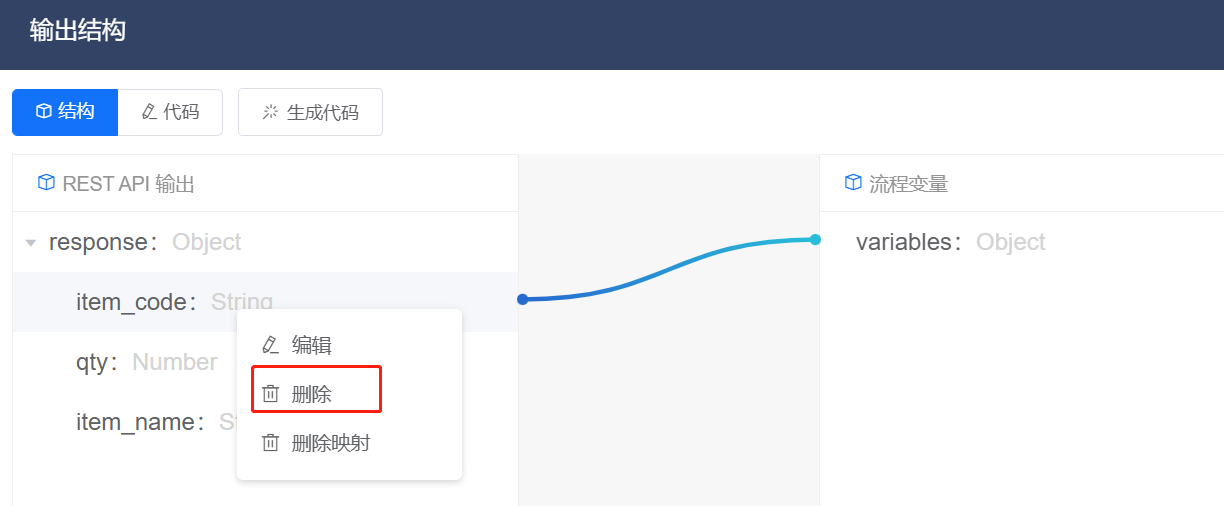

连线后需要删除，可以鼠标右键点击删除

组件配置

开始/结束

任意一条流程均需要以开始节点为起点，以结束节点为终点

条件

条件节点可以根据表达式对流程的走向进行控制

配置名	说明
默认条件	设置当前条件连接为默认条件
条件类型	设置条件判断类型，可选表达式

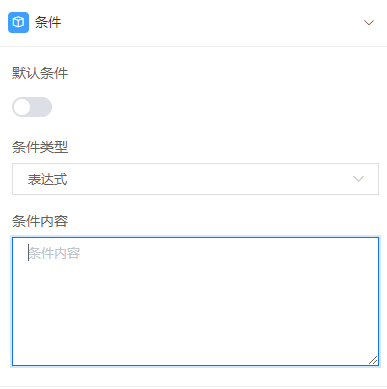

条件内容	设置条件内容

案例

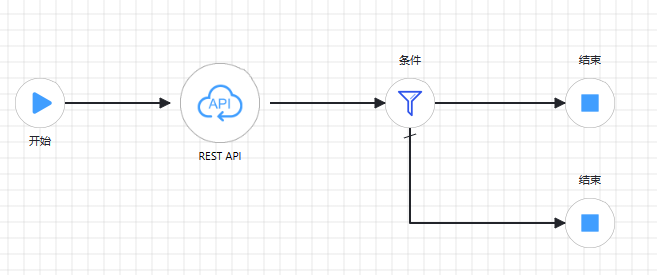

Restful 节点调用接口获取信息，条件节点根据返回信息的情况决定流程的走向，即判断接口返回的字段是否为查询成功!

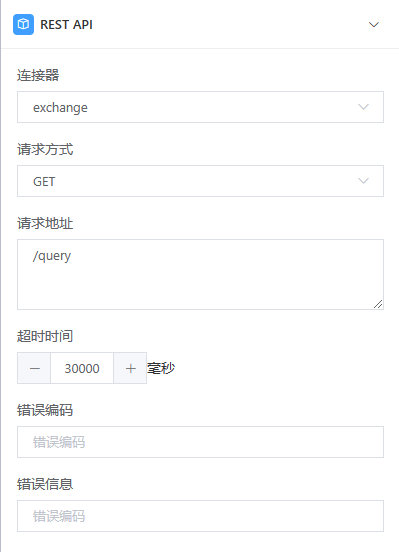

配置 Restful 节点的配置

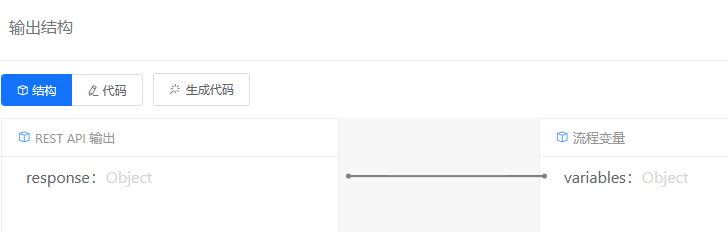

配置 Restful 节点的数据输出

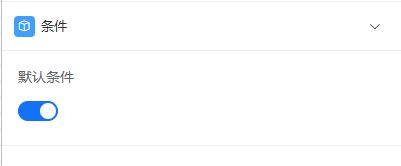

配置条件节点的默认条件

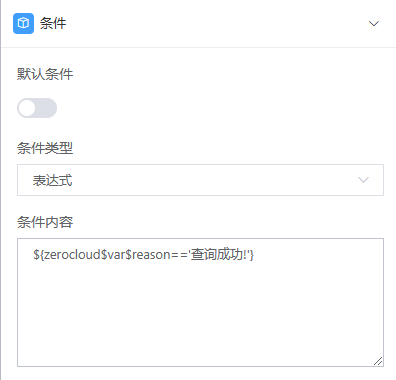

配置条件节点根据返回值进行判断

${zerocloud$var$reason=='查询成功!'}

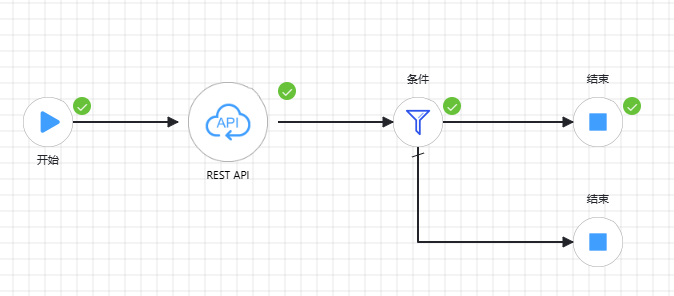

测试

分合流

分合流节点可以将一条流程进行分合流操作

案例

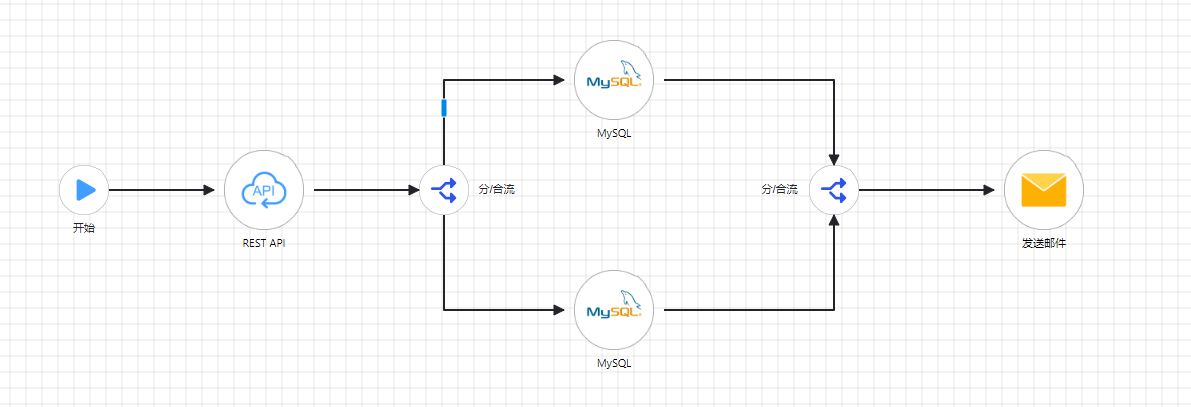

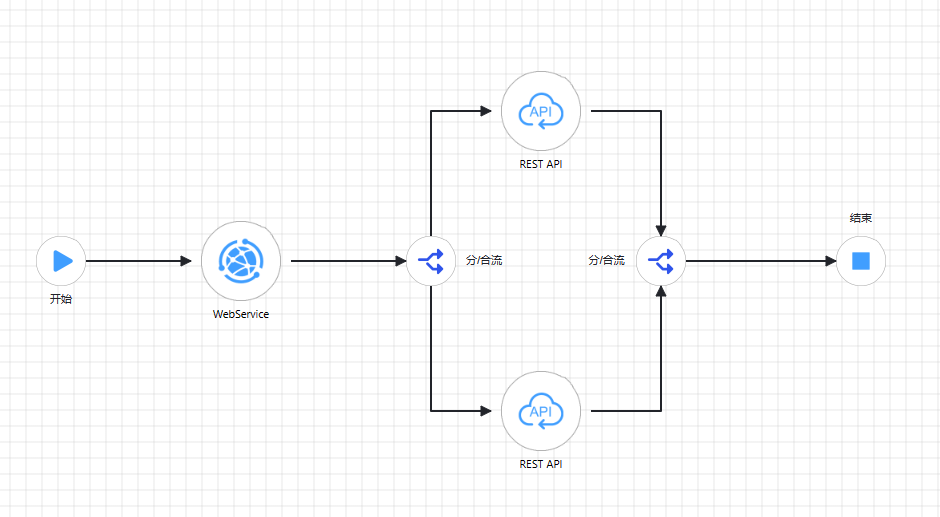

通过分合流节点，将流程分开或合并

循环

允许对输出的内容进行循环处理

配置名	说明
循环方式	设置循环的方式，如按次数循环或按数据循环
数据集合	设置循环使用数据集合
循环变量名	设置每次循环中循环项使用变量名

案例

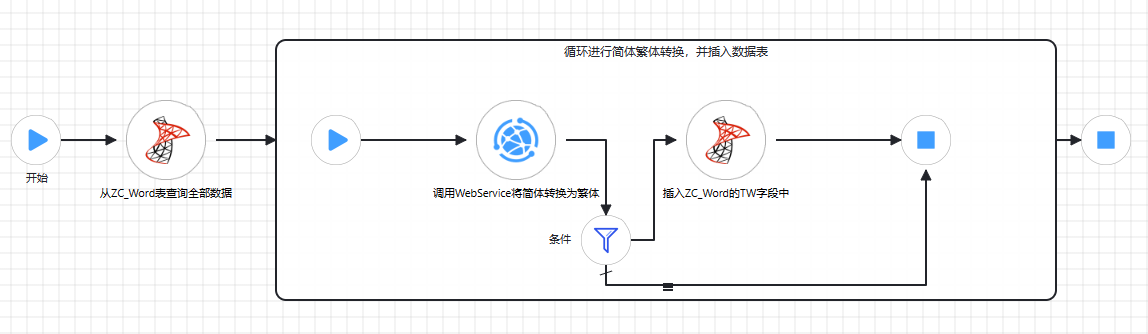

此案例演示了循环节点的使用方法，首先会从ZC_Word表查询全部数据，然后通过调用WebService将简体转换为繁体，将每一条转换完成的数据再插入 ZC_Word 的 TW 字段中

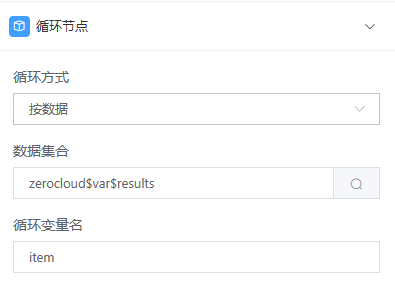

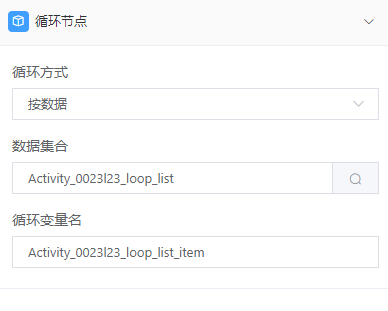

修改循环节点配置

循环节点配置可以控制循环的方式，可选按次数循环或按数据循环
数据集合代表按数据循环使用的数据，一般为一个数组
循环变量名指的是每次循环中当前循环项，如variables.item.SW即代表引用当前循环项中的SW字段

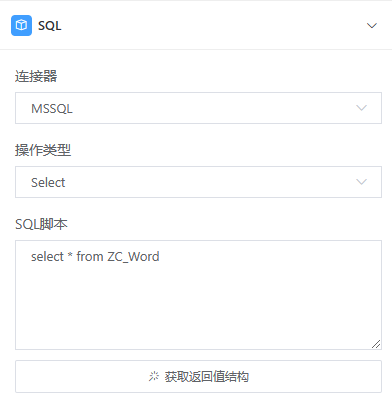

修改从ZC_Word表查询全部数据节点配置，点击获取返回值结构可以得到返回结果的数据结构

修改从ZC_Word表查询全部数据节点数据输出，配置映射关系

var result = {
  variables: {
    results: map(result.rows, function (row, rowIndex) {
      return row;
    }),
  },
};

修改 WebService 节点配置

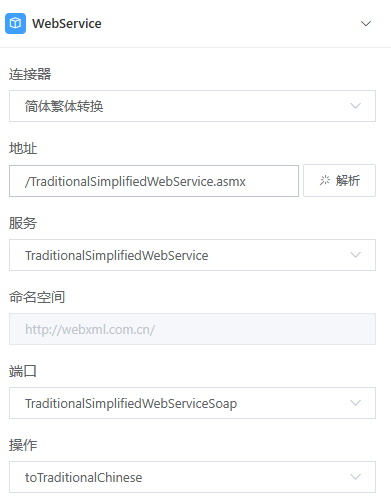

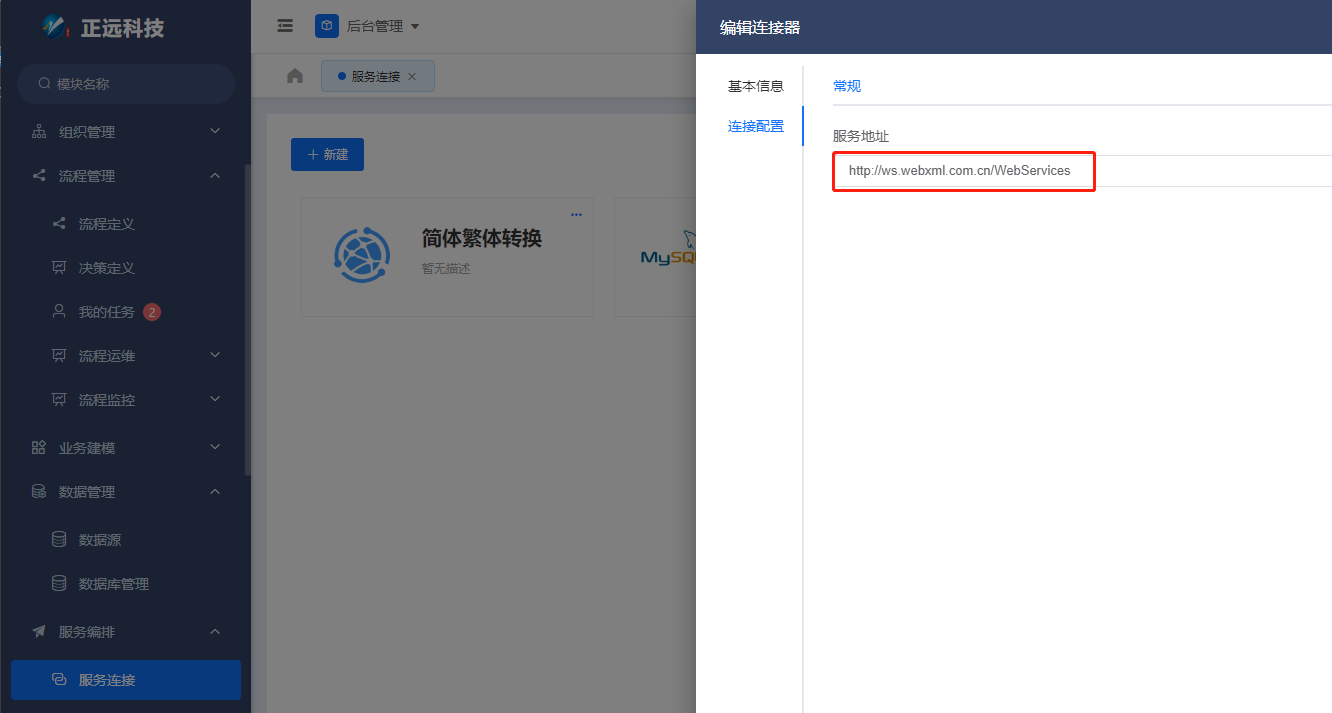

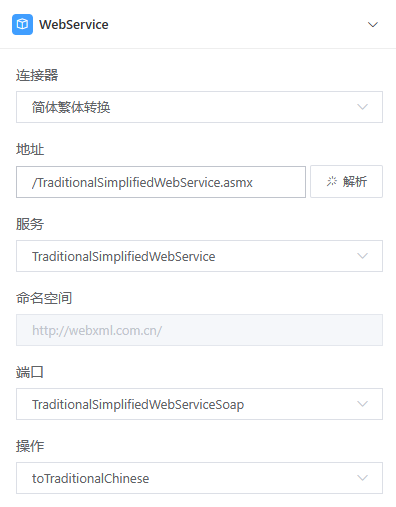

连接器配置如下

http://ws.webxml.com.cn/WebServices

输入地址之后，点击解析按钮 服务，命名空间,端口,操作等位置会自动解析进去

/TraditionalSimplifiedWebService.asmx

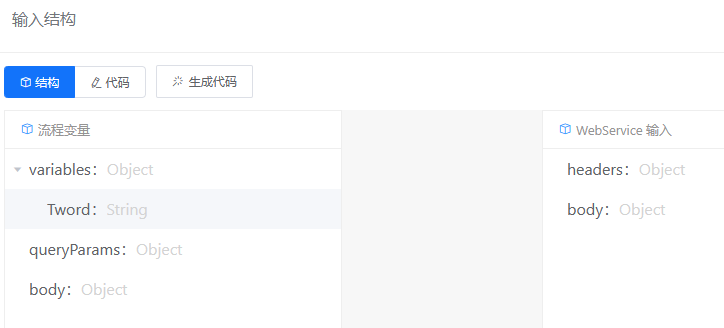

修改 WebService 节点输入数据配置

var result = {
  body: {
    sText: variables.item.SW,
  },
};

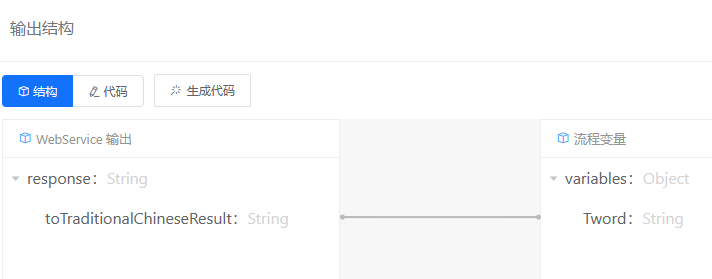

修改 WebService 节点输出数据配置

var result = {
  variables: {
    Tword: response.toTraditionalChineseResult,
  },
};

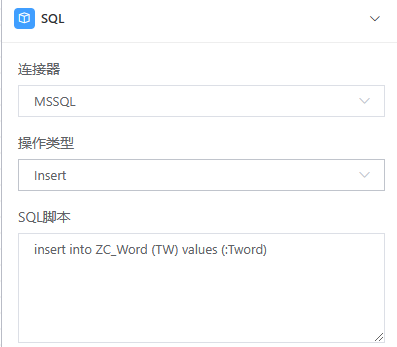

配置插入ZC_Word的TW字段中节点配置

配置插入ZC_Word的TW字段中节点数据输入

var result = {
  parameters: {
    Tword: variables.Tword,
  },
};

若想修改指定数据

UPDATE ZC_Word
SET TW = :Tword
WHERE ID = :ID;

数据输入需要把循环中对象的id预置好，这样在sql中才可以使用

var result = {
  parameters: {
      Tword: variables.Tword,
      ID: variables.item.ID
  }
};

子流程

可以将一部分流程抽取到子流程中，实现流程意义上的封装

案例

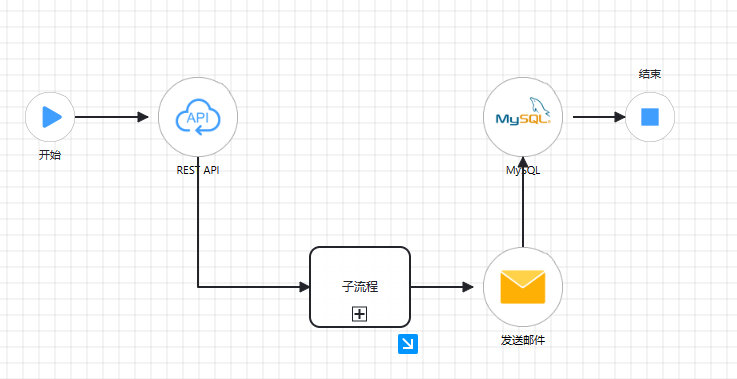

此案例演示了如何将节点放入子流程中运行对于节点的配置请参照本文档对应节点的说明

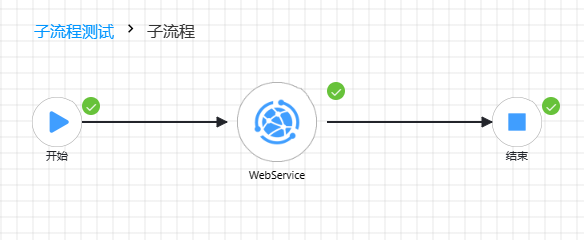

执行效果

Rest API

与 Rest API 连接器配合使用，允许发送 Http/Https 类型的请求

配置名	说明
连接器	指定与服务连接中连接器的绑定关系
请求方式	指定请求方式，如 Get、Post 等
请求地址	指定请求地址，注意此处不需要附加基础地址
超时时间	指定请求等待时间
错误编码	指定发送错误使用的编码
错误信息	指定发送错误使用的信息

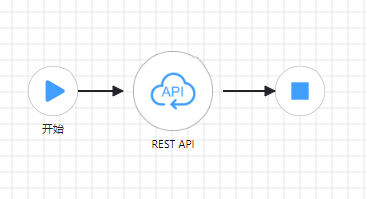

案例

Rest API 节点可以通过 Rest API 连接器对远程接口进行调用

配置 Restful 节点的配置

配置 Restful 节点的数据输出

也可以直接使用代码配置

var result = {
    variables: {

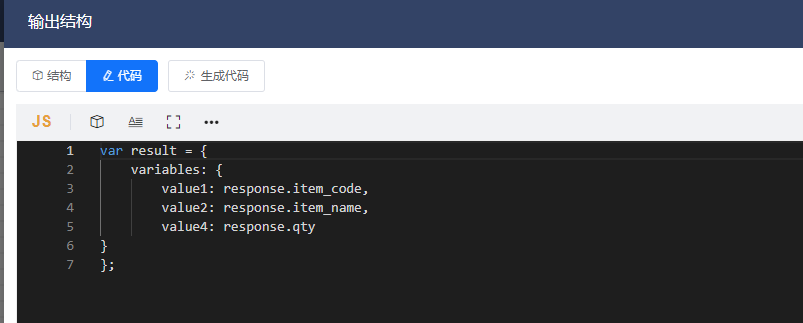

        value1: response
    }
};

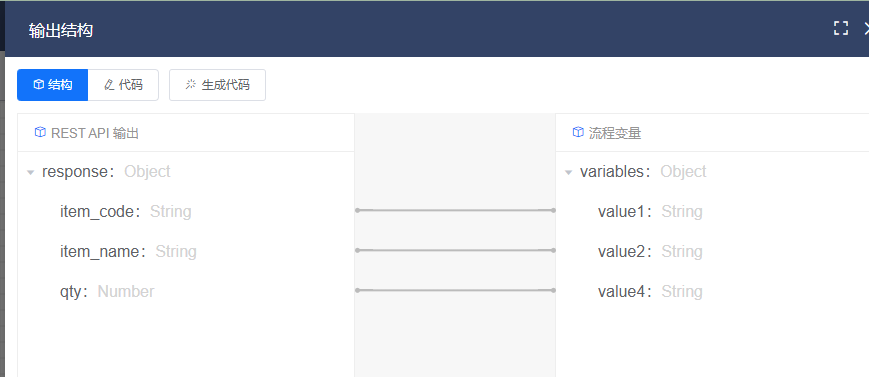

编辑流程变量跟response

点击生成代码

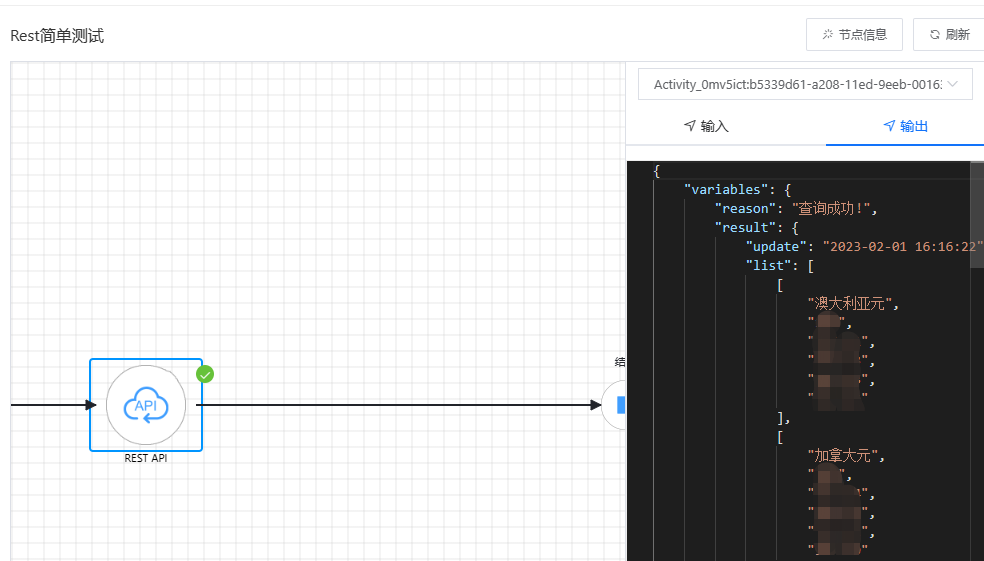

查看运行结果

WebService

与 WebService 连接器配合使用，允许与服务器建立 WebService 通信

配置名	说明
连接器	指定与服务连接中连接器的绑定关系
地址	指定服务器地址
服务	指定连接过程中使用的服务名
命名空间	指定命名空间
端口	指定端口
操作	指定操作名

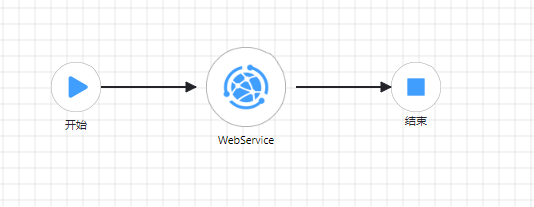

案例

配置 WebService 节点配置
配置上正确的地址后，点击解析按钮，其他输入框内容会自动生成

配置 WebService 节点输入数据，此处采用了固定的字符串

var result = {
  body: {
    sText: "一段中文文字，用于演示转换效果",
  },
};

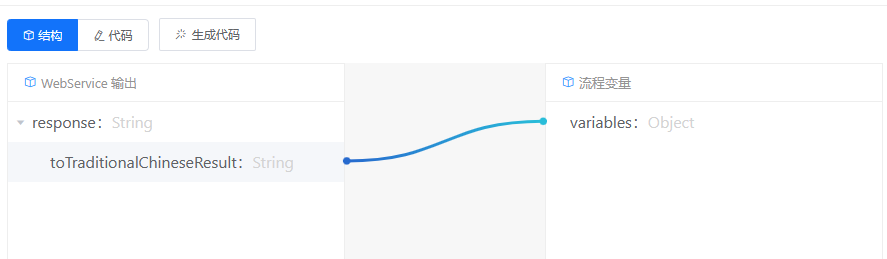

配置 WebService 节点输出数据，此处将输出数据放入变量中

var result = {
  variables: {
    Tword: response.toTraditionalChineseResult,
  },
};

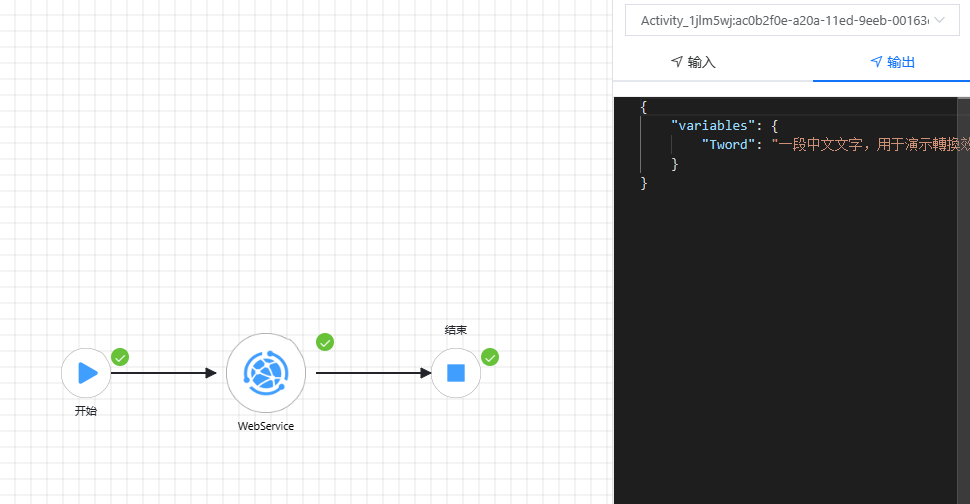

执行结果

SQLServer

与 SQLServer 连接器配合使用，可以远程执行 SQL 语句

配置名	说明
连接器	指定与服务连接中连接器的绑定关系
操作类型	指定 SQL 操作类型
SQL 脚本	配置 SQL 语句或脚本

案例

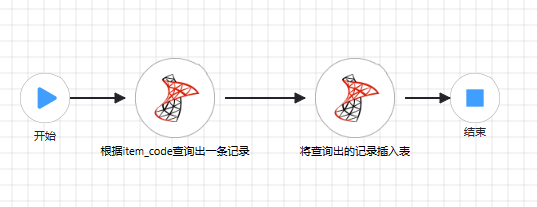

此案例通过 item_code 查询出一条记录，然后将查询出的记录插入到另一个表中

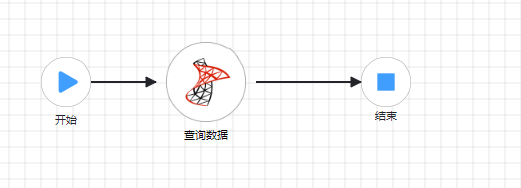

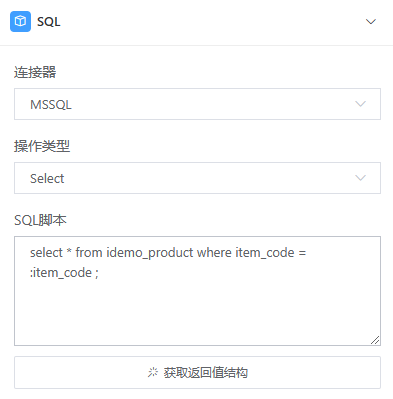

配置查询节点的配置，点击获取返回值结构按钮，获取 SQL 的返回值结构

使用的 SQL

select * from idemo_product where item_code = :item_code ;

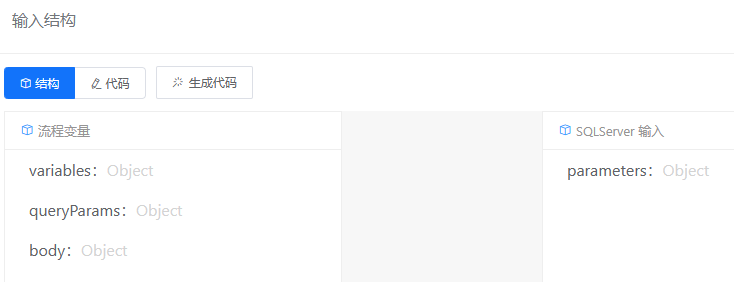

配置查询节点的输入

固定查询条件为1006

var result = {
  parameters: {
    item_code: "1006",
  },
};

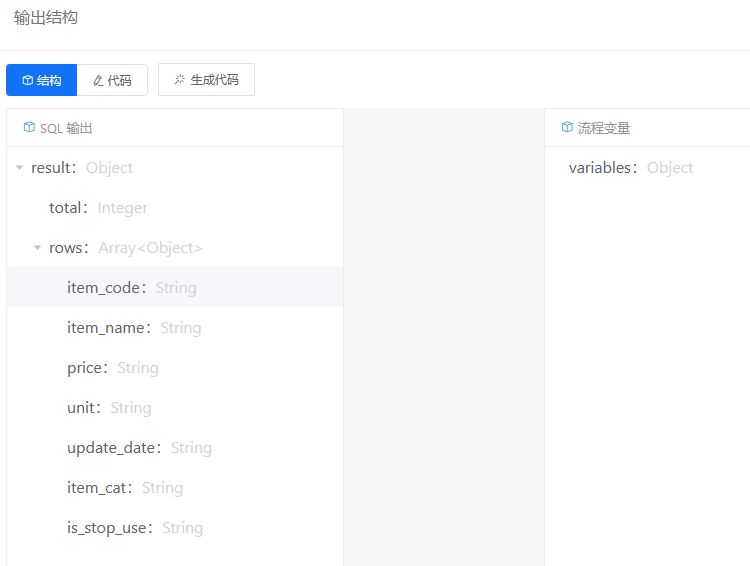

配置查询节点的输出

var result = {
  variables: {
    response: {
      rows: result.rows,
    },
  },
};

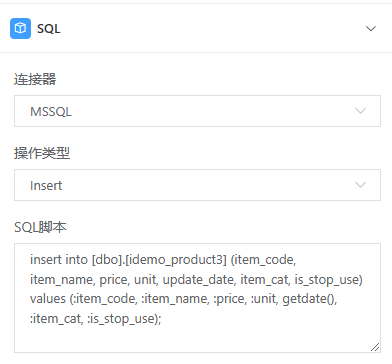

配置插入节点的配置

使用的 SQL

SQL 中使用的变量通过:变量名的形式引用

insert into [dbo].[idemo_product3] (item_code, item_name, price, unit, update_date, item_cat, is_stop_use) values (:item_code, :item_name, :price, :unit, getdate(), :item_cat, :is_stop_use);

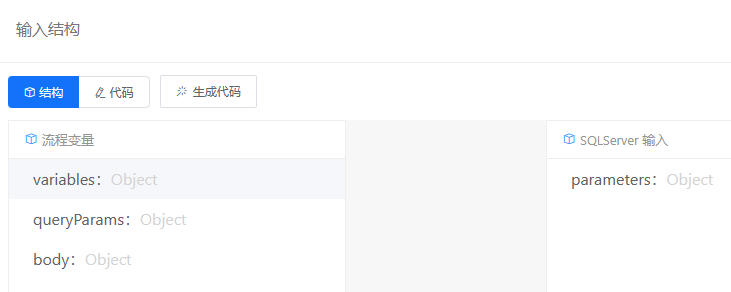

配置插入节点的输入

var result = {
  parameters: {
    item_code: variables.response.rows[0].item_code,
    item_name: variables.response.rows[0].item_name,
    price: variables.response.rows[0].price,
    unit: variables.response.rows[0].unit,
    item_cat: variables.response.rows[0].item_cat,
    is_stop_use: variables.response.rows[0].is_stop_use,
  },
};

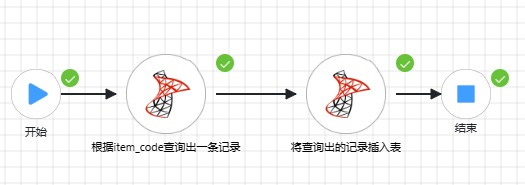

执行结果

MySQL

与 MySql 连接器配合使用，可以远程执行 SQL 语句

配置名	说明
连接器	指定与服务连接中连接器的绑定关系
操作类型	指定 SQL 操作类型
SQL 脚本	配置 SQL 语句或脚本

案例

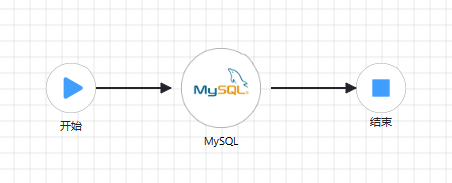

此案例演示了如何通过 MySQL 节点查询数据库中的数据

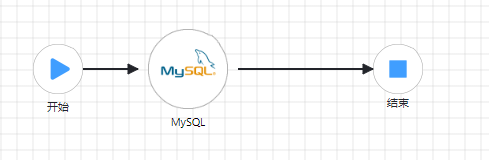

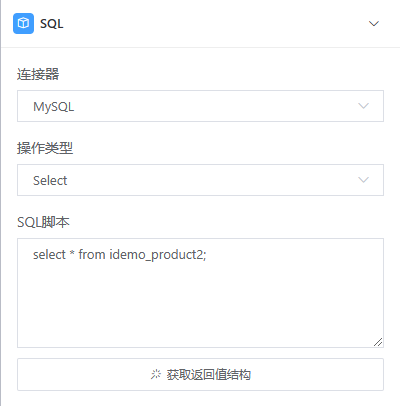

配置节点

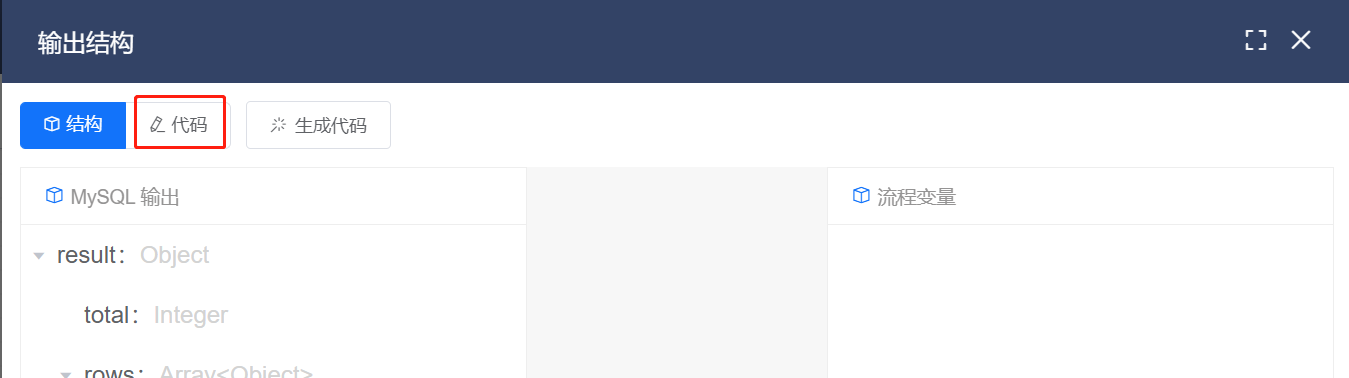

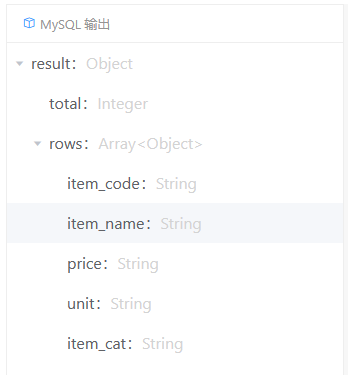

配置节点输出数据

var result = {
  variables: {
    item_name: response.rows[0].item_name,
  },
};

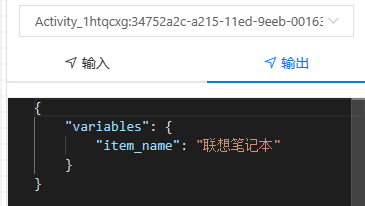

查看结果

发送邮件

与邮件服务器连接器配合使用，可以根据配置发送邮件

配置名	说明
连接器	指定与服务连接中连接器的绑定关系

发送邮件节点需要通过数据输入的方式将邮件的收信人、邮件主题和内容等信息传入

案例

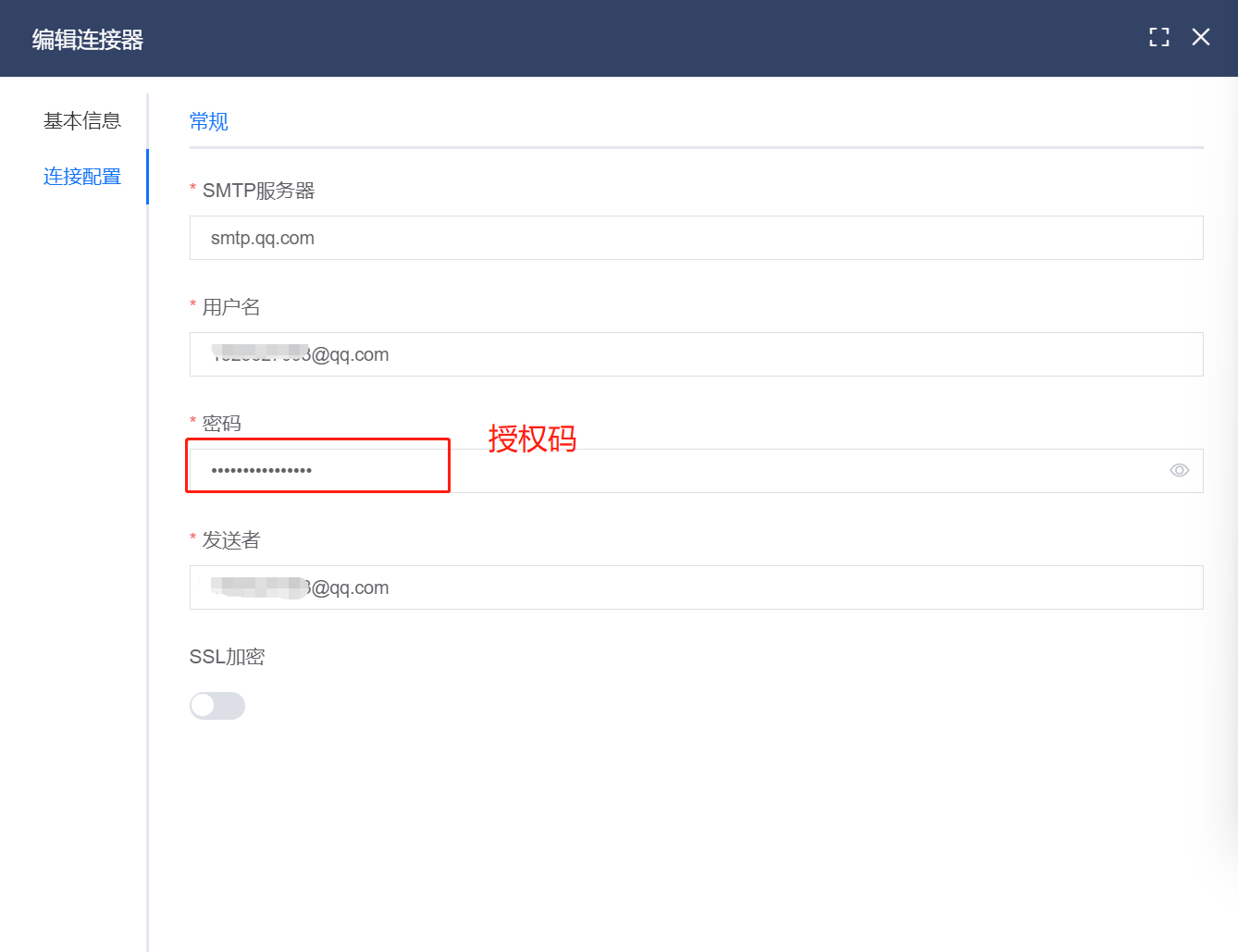

此案例演示了如何通过发送邮件节点向指定用户发送一封邮件以qq邮箱为例，首先需要开启邮箱的smtp服务，获得授权码。操作方式根据邮箱种类不同有所区别，请自行搜索。

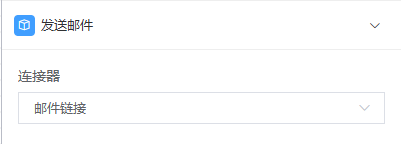

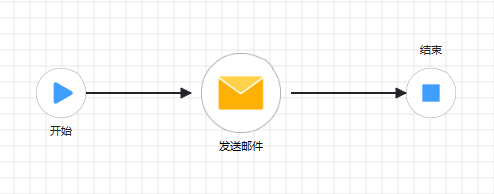

修改邮件节点配置

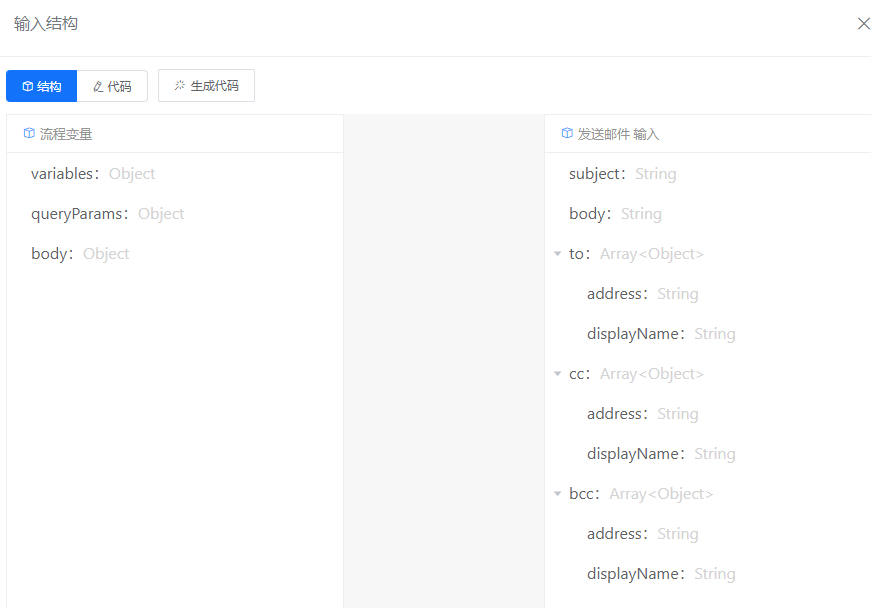

修改数据输入配置
注意js代码中不要出现//这种注释，//注释后依然会被识别进内容，可能会报错。

var result = {
  subject: "主题",
  body: "邮件内容",
  to: [
    {
      address: "收件人邮件地址@163.com",
      displayName: "收件人",
    },
  ],
  cc: [
    {
      address: "抄送人邮件地址@163.com",
      displayName: "抄送人",
    },
  ],
};

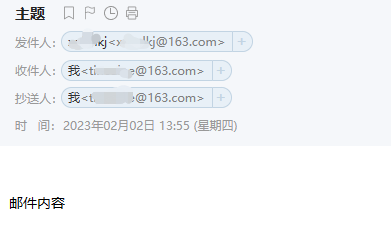

查看结果，正常收到发送的邮件

U8Cloud

与 U8Cloud 连接器配合使用，允许调用 U8Cloud API

配置名	说明
API	指定 U8C 平台提供的 API
连接器	指定与服务连接中连接器的绑定关系
请求方式	指定请求的请求方式
请求地址	指定请求的请求方式

案例

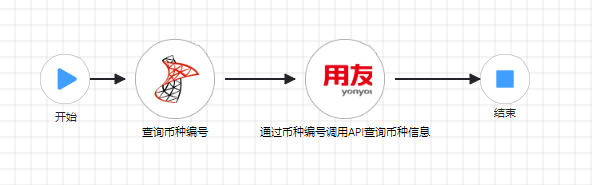

此案例介绍了如何通过 U8Cloud节点 调用 U8C 上的服务，此处演示如何调取 U8C 上币种信息

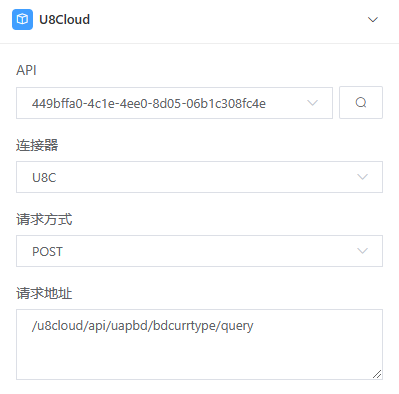

修改 U8C 节点的配置

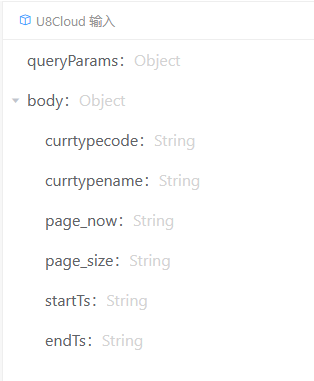

修改数据输入配置

var result = {
  queryParams: {},
  body: {
    currtypecode: "",
    currtypename: "",
    page_now: "",
    page_size: "",
    startTs: "",
    endTs: "",
  },
};

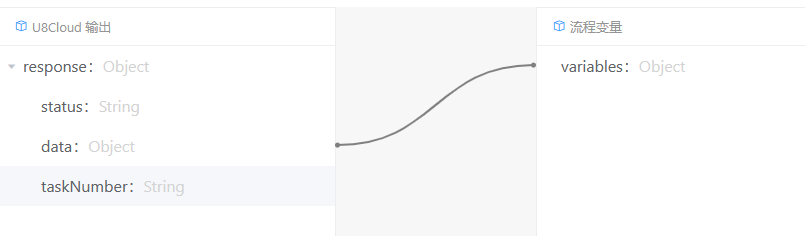

修改数据输出配置

var result = {
  variables: response.data,
};

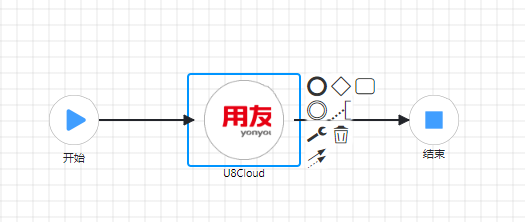

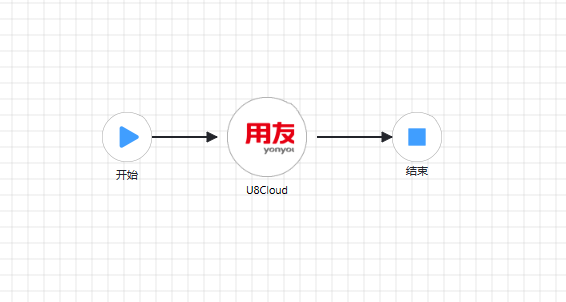

执行结果，通过编排追踪即可查看执行结果

{
    "variables": {
        "allcount": 2,
        "retcount": 2,
        "queryallsql": "select pk_currtype  from bd_currtype",
        "datas": [
            {
                "currbusidigit": "2",
                "currdigit": "2",
                "currtypecode": "CNY",
                "currtypename": "人民币",
                "currtypesign": "￥",
                "dr": "0",
                "pk_currtype": "000",
                "ts": "2000-01-01 12:00:00"
            },
            {
                "currbusidigit": "2",
                "currdigit": "2",
                "currtypecode": "USD",
                "currtypename": "美元",
                "currtypesign": "$",
                "dr": "0",
                "pk_currtype": "000",
                "ts": "2000-01-01 12:00:00"
            }
        ]
    }
}

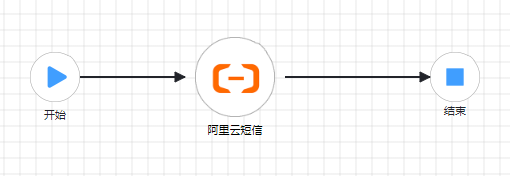

阿里云短信

与阿里云连接器配合使用，允许通过阿里云发送短信

配置名	说明
连接器	指定与服务连接中连接器的绑定关系
短信签名	配置短信前面名称
短信模板	配置短信模板的 Code

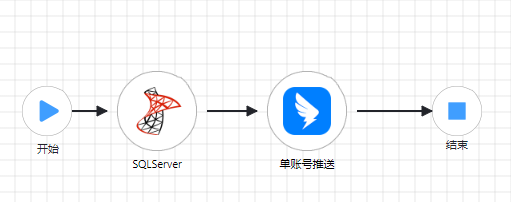

钉钉推送

与钉钉连接器配合使用，允许调用钉钉 API 实现消息推送

配置名	说明
连接器	指定与服务连接中连接器的绑定关系

钉钉推送节点需要通过数据输入的方式将节点需要的信息传入

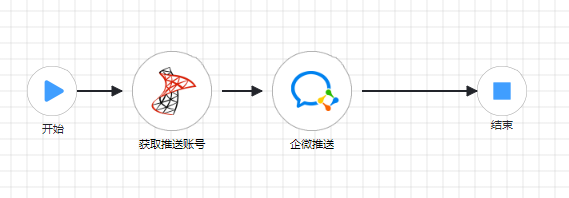

企微推送

与企业微信连接器配合使用，允许调用企业微信 API 实现消息推送

配置名	说明
连接器	指定与服务连接中连接器的绑定关系

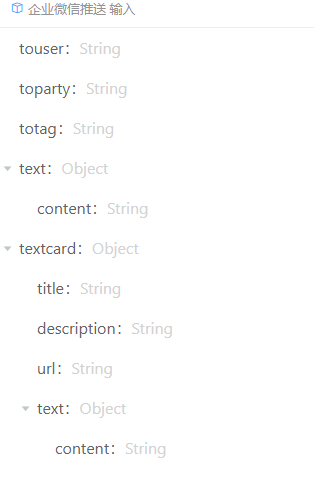

企微推送节点需要通过数据输入的方式将节点需要的信息传入
